专为长途准备（兼顾可接手机、蓝牙、MP3）——头盔内置耳机详细改装过程（已更新完...

邓子

这一楼专门讲以下这对耳机单元的特点吧。
缤特力 Audio 550关于这个耳机的性能请参阅以下链接：https://detail.zol.com.cn/microphone/index92080.shtml

关于它的一点评测链接：https://digi.it.sohu.com/20060724/n244421641_5.shtml
用Audio Test100这款软件测试缤特力550 DSP的频响范围，低音下限为40Hz，从50Hz开始音量表现正常。高音上限为16000Hz，从125000Hz音量表现正常，40毫米直径立体声碟形扬声器对高低音的响应范围能够让人满意。
550 DSP中频部分的表现非常出色，人声部的听感丰润、浑厚，丝毫不亚于巧克力一般的光滑与细腻。
缤特力550 DSP没有放过人声的任何细节，哪怕是歌手换气声音的轻重也清晰可辨，很容易就让你感受到歌声中所流露出的最细微情感。

增城光仔

好东西

邓子

第二步：

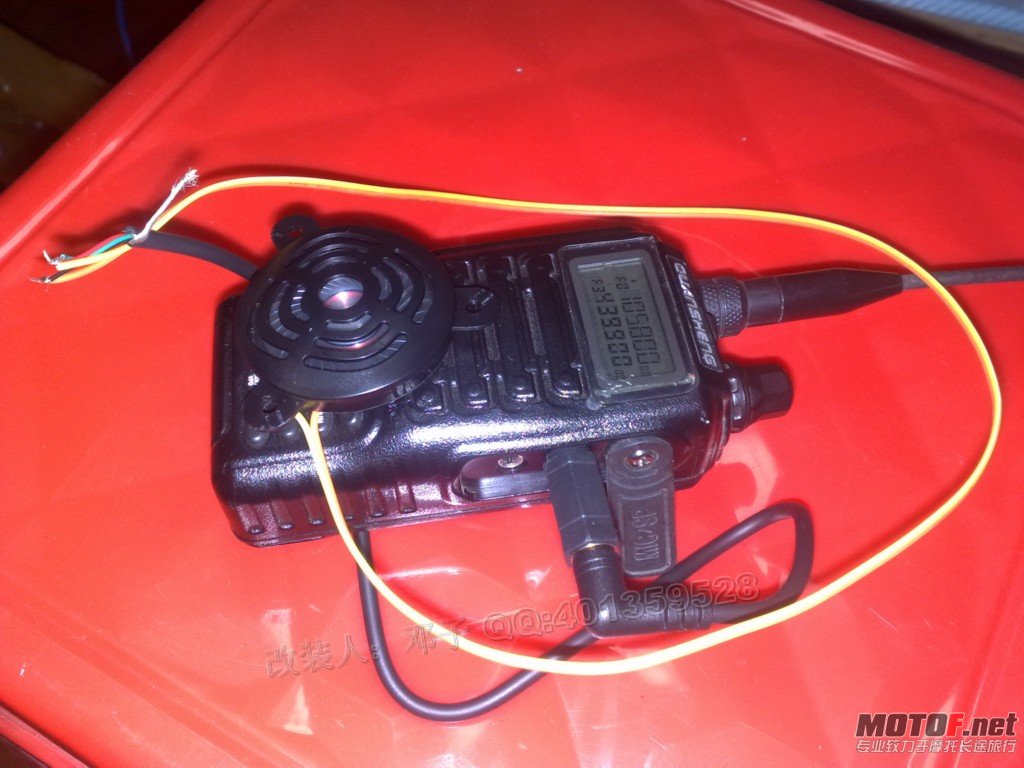

将拆出的喇叭焊接好导线后接到对讲机上测试一下声音，没问题之后才可以继续使用。
这里漏拍了一些4节3.5mm插头的整体图，在测试喇叭的时候是将一个2.5转3.5的转接头插到对讲机上来测试的。

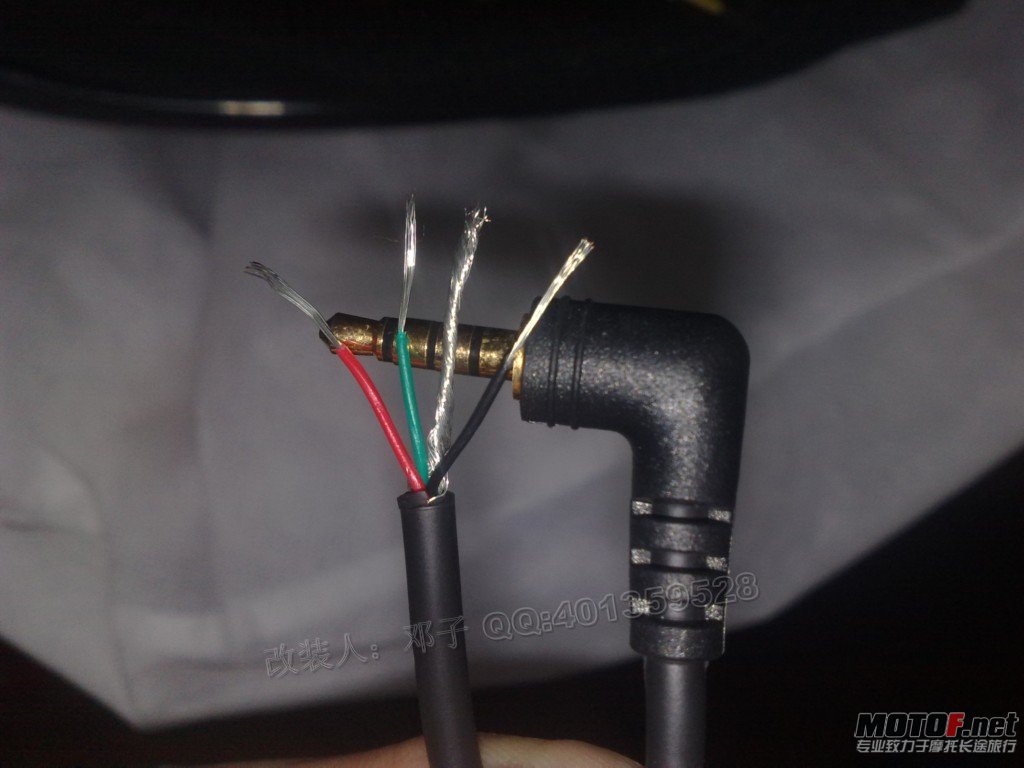

4节3.5mm音频插头剪断之后内部导线颜色对应插头位置见下面附件图片




喇叭测试完成之后，就把报废的单耳对讲机耳机的麦克风拆下来（此步骤忘记拍耳机的整体图）。

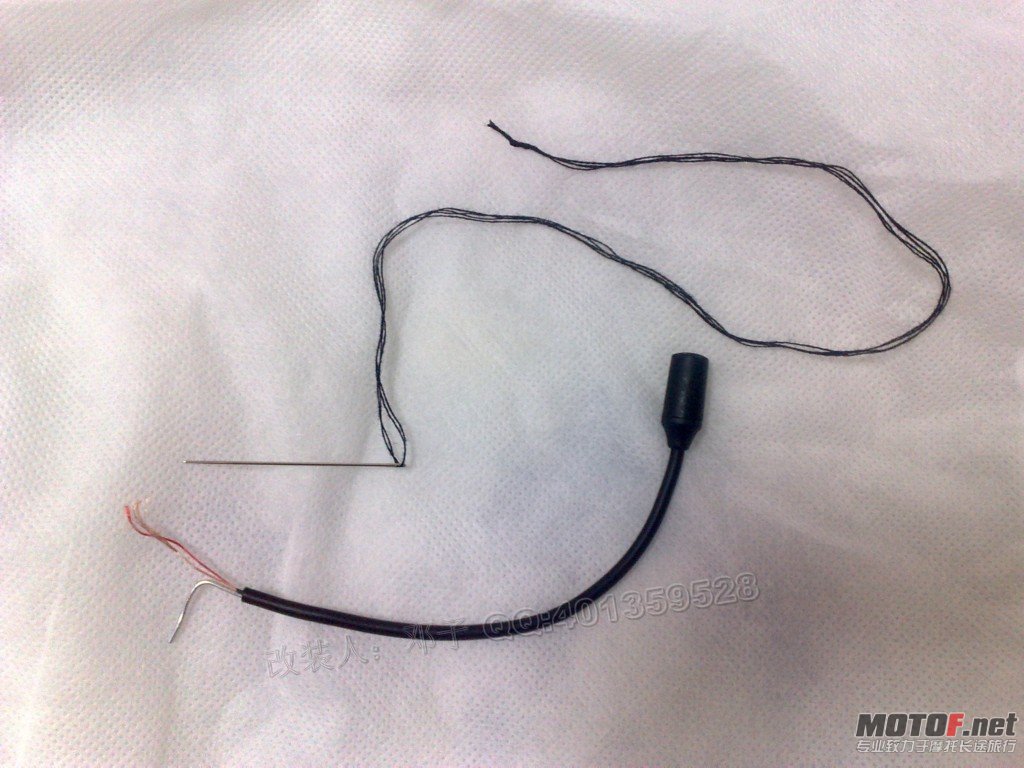

注意看图片，除了拆出来的麦克风之外，还有一条黑线，那就是普通的缝衣针和缝衣线了。这东西就是用来固定麦克风和导线的（后面有用到）

邓子

第三步：
拆卸头盔海绵，挖孔安装喇叭。

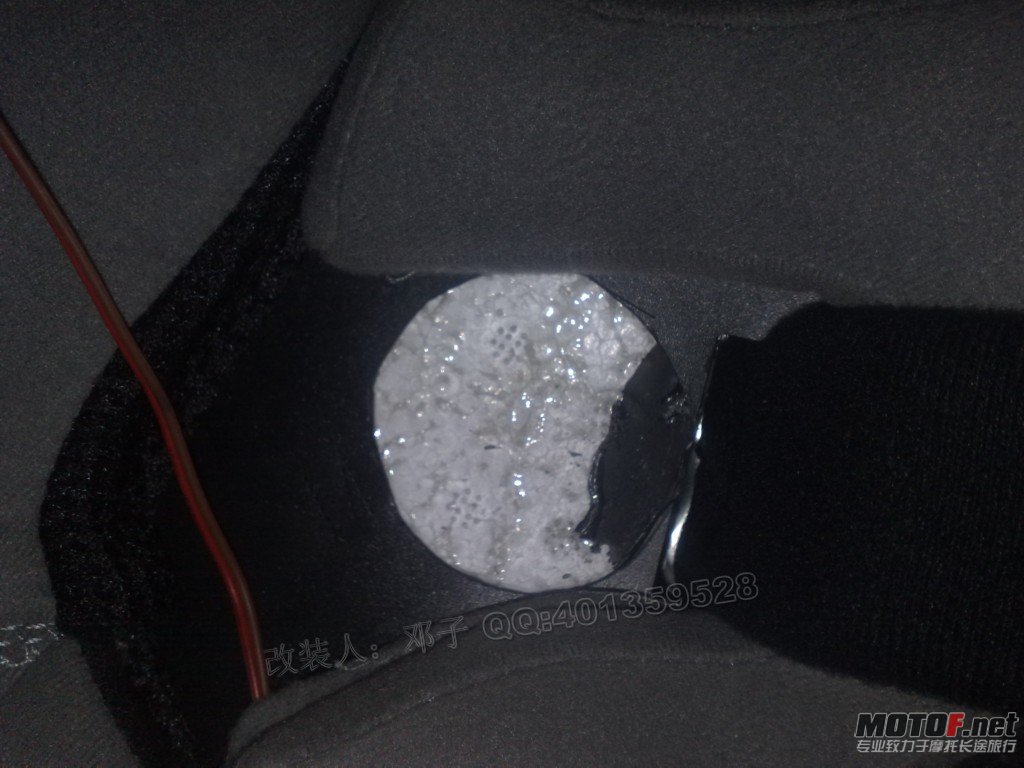

这个步骤因为比较简单，所以拍的图片都很少。主要就是将喇叭对准需要安装的位置用尖锐的利器根据喇叭外径画个圆，然后利用美工刀之类的**将头盔塑料盖切割出一个外径和喇叭相等的圆面，使头盔内部的发泡胶暴露出来。

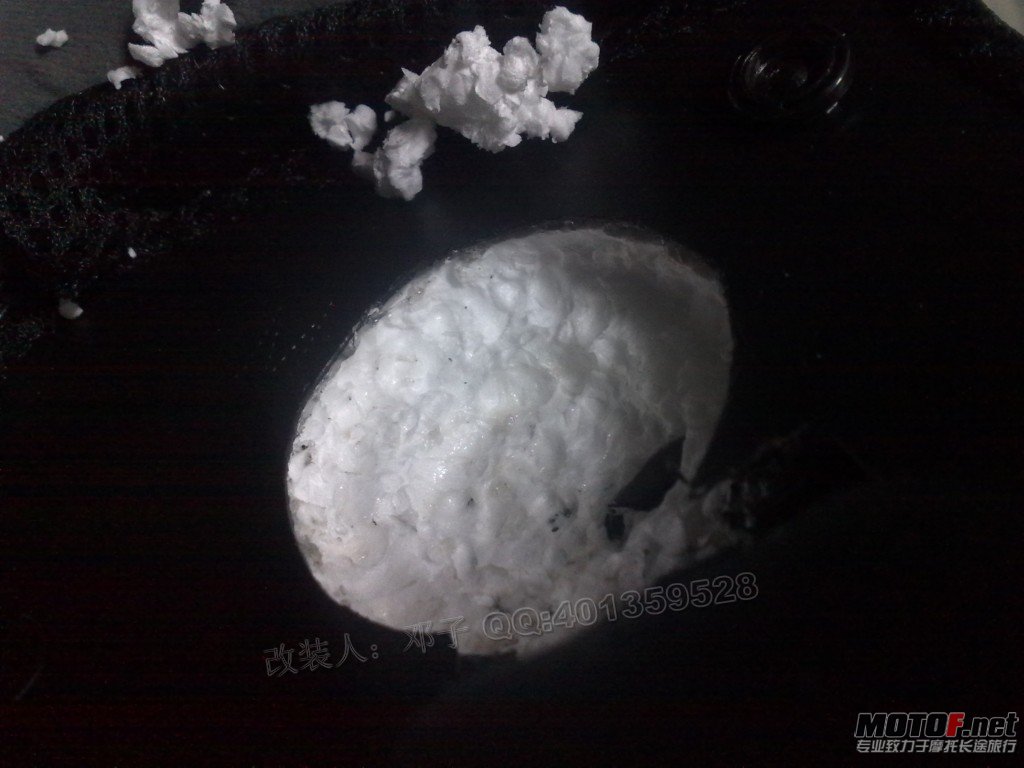

因为喇叭具有一定的厚度，为了不影响喇叭安装后会压住耳朵，需要将白色的发泡胶挖掉5mm左右深度。

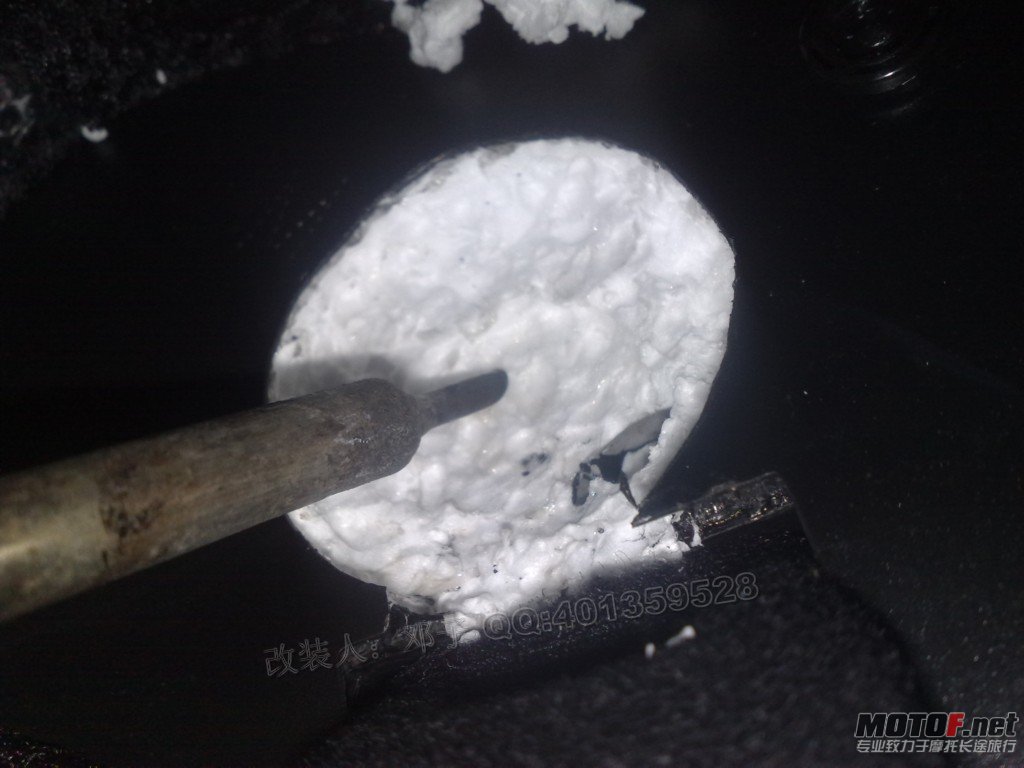

挖得够深之后，再利用电烙铁休整一下平面，并将中心位置再加深2~3mm左右，为了喇叭的磁铁能够不会有遮挡。

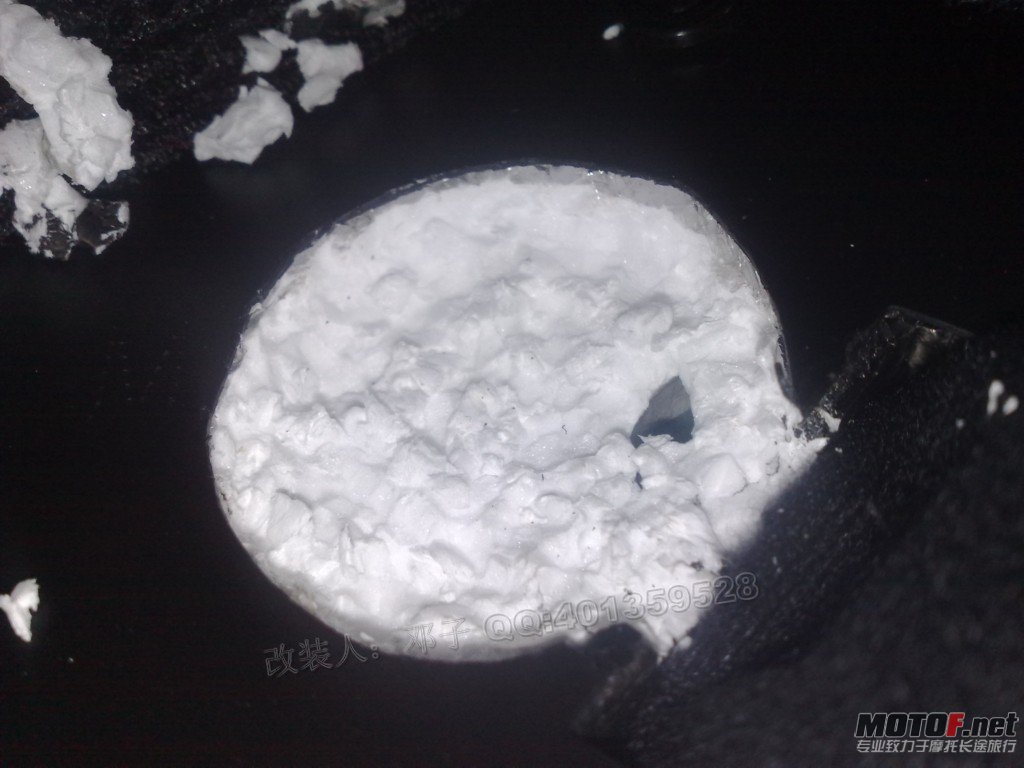

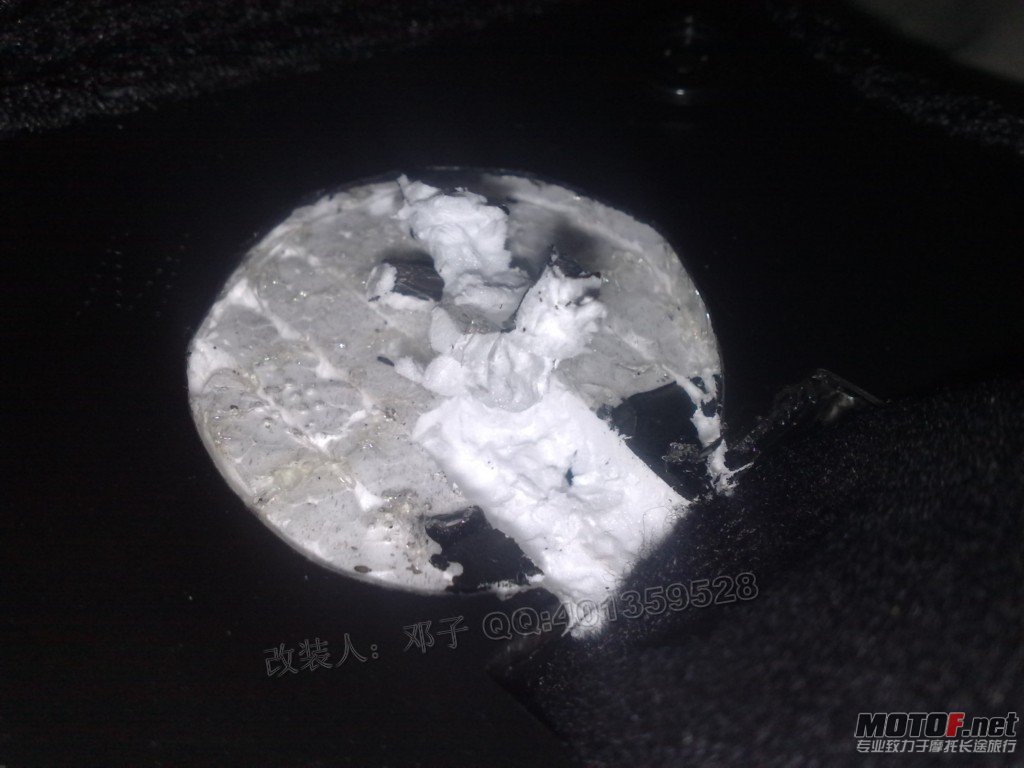

成型后的样子

邓子

发图受限，明天再回帖了（不大想用外链，怕不稳定）。

邓子

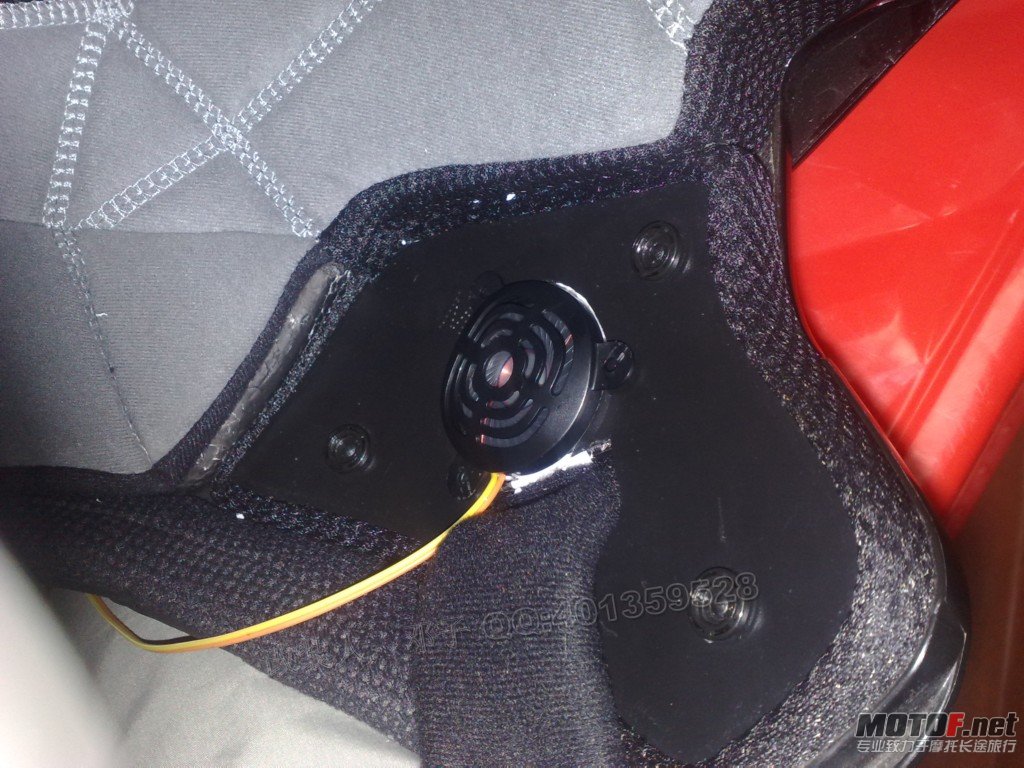

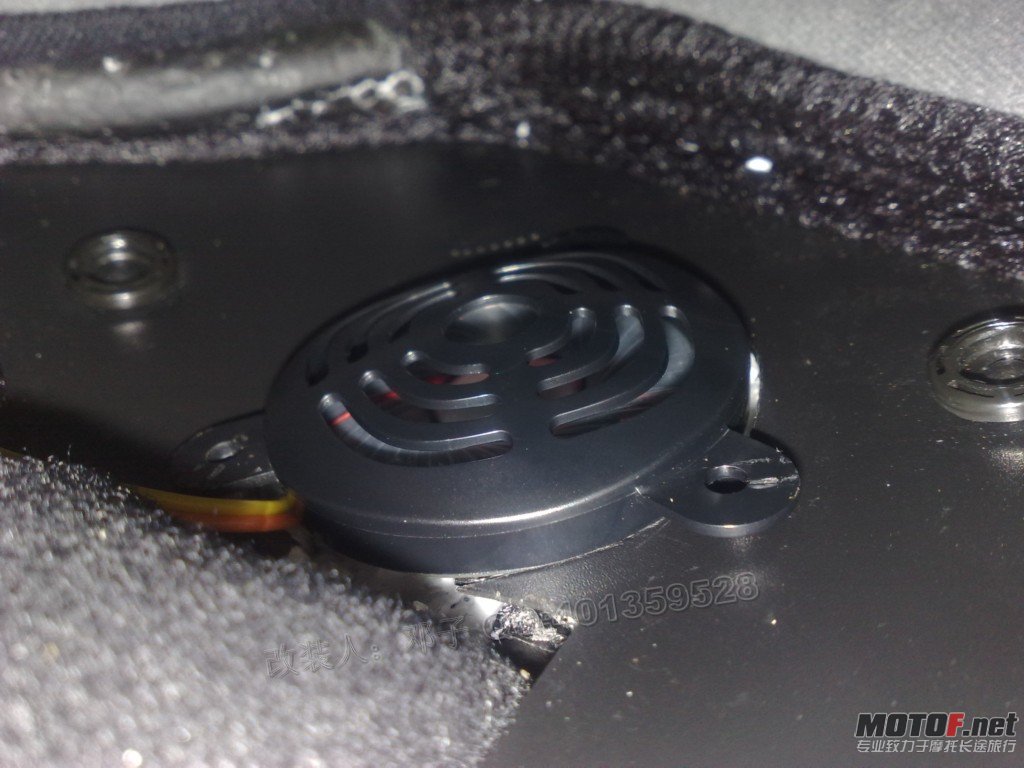

头盔喇叭位置挖好之后将喇叭放上去测试一下看是否到位，如果深度和外径不太够的话可以及时休整。

邓子

第四步：

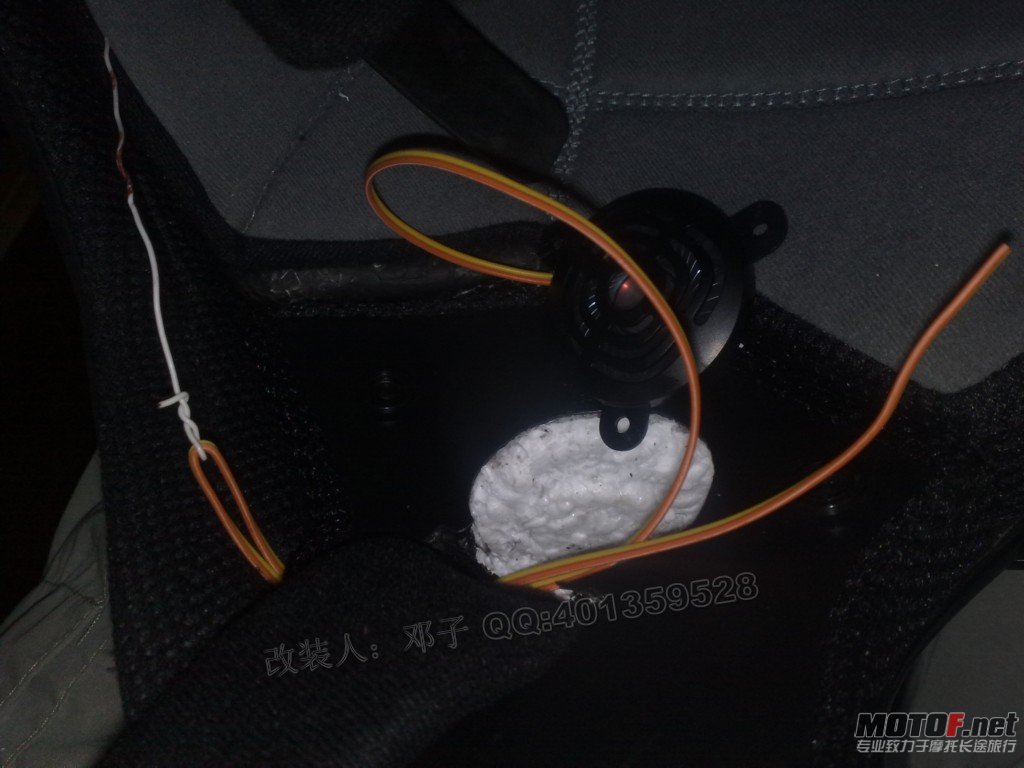

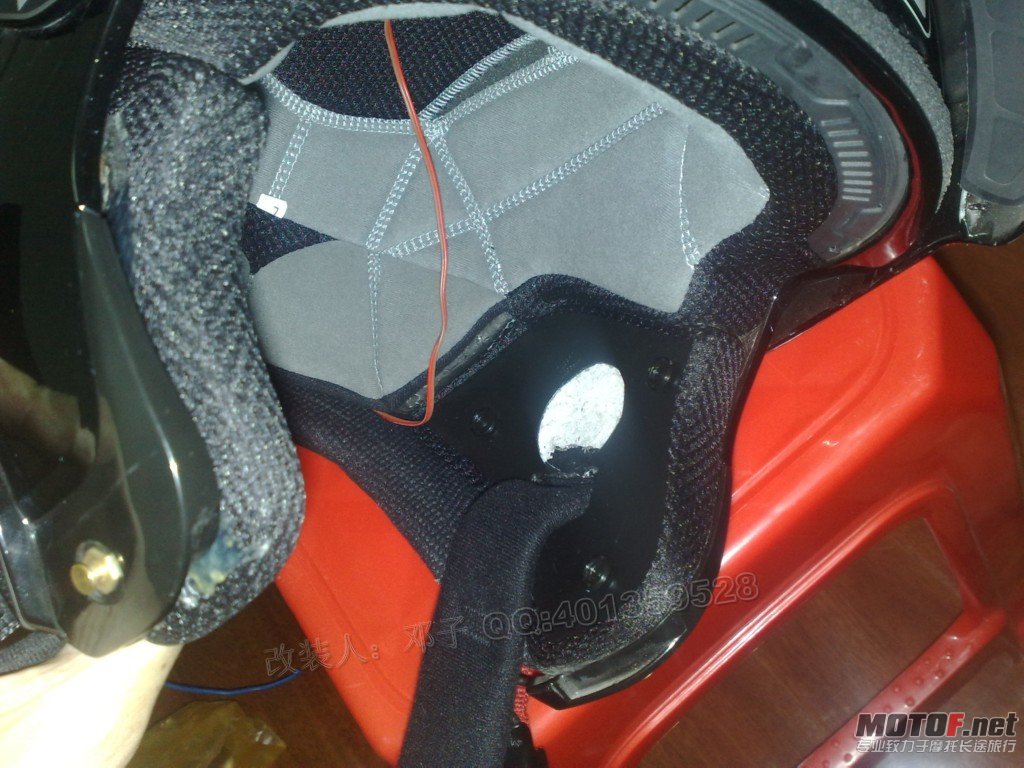

经过比对，头盔上挖的口能够完整放入喇叭之后，在头盔发泡胶内部先穿一条铜线（我使用的是网线拆出来单条铜线）来帮助完成喇叭线的布线。（这里不知道怎么描述，看图就明白了。呵呵）

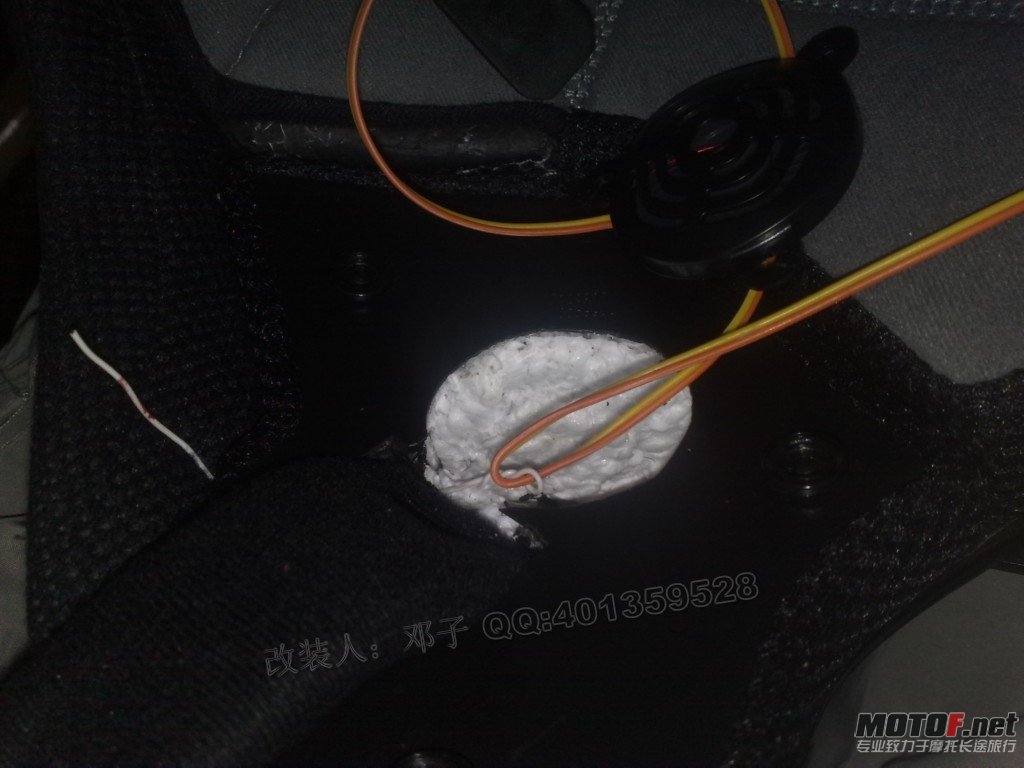

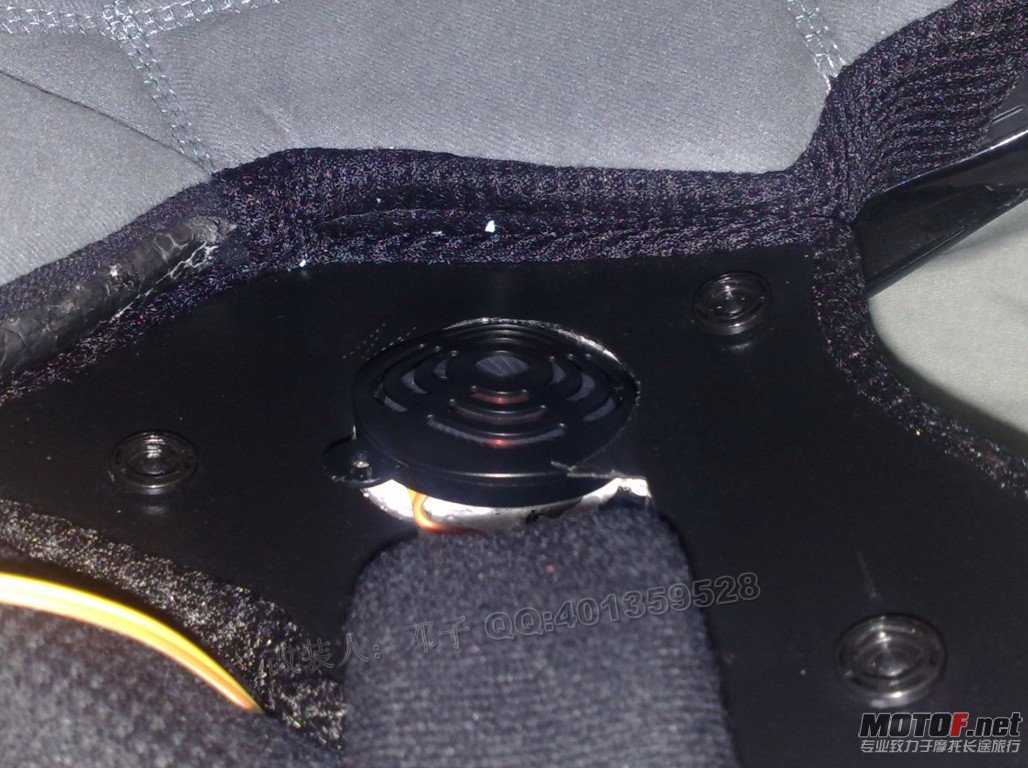

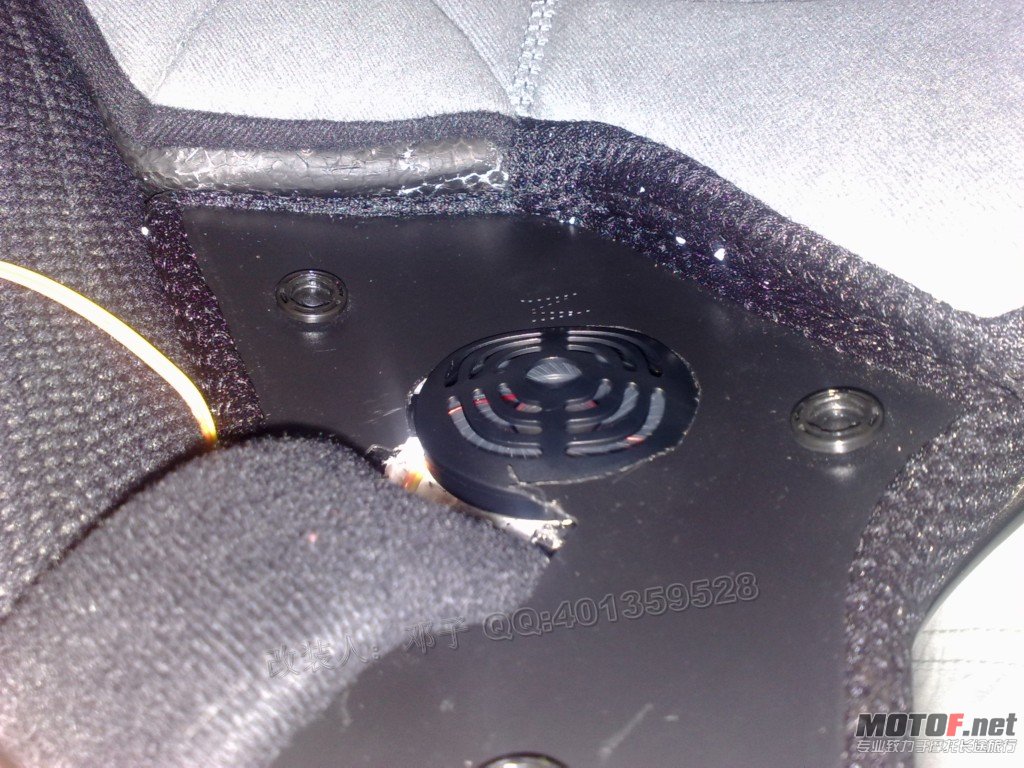

喇叭线穿好之后就将头盔塑料掀开一些，将喇叭放入刚刚挖好的凹槽内

邓子

第五步：
安装喇叭面罩。

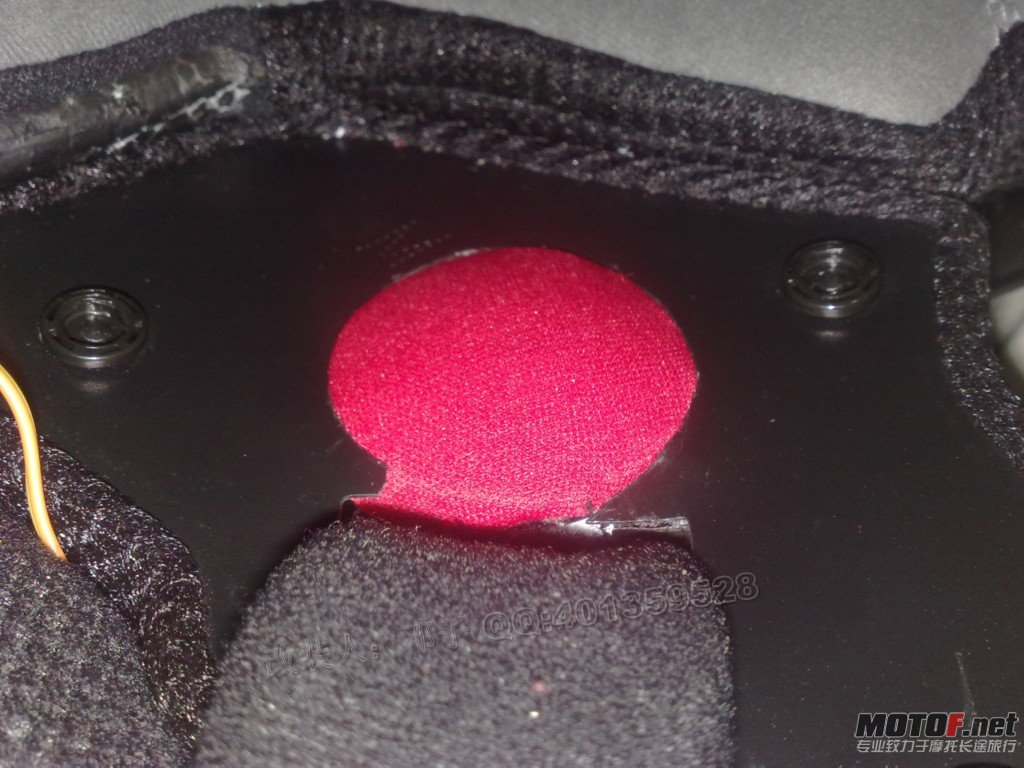

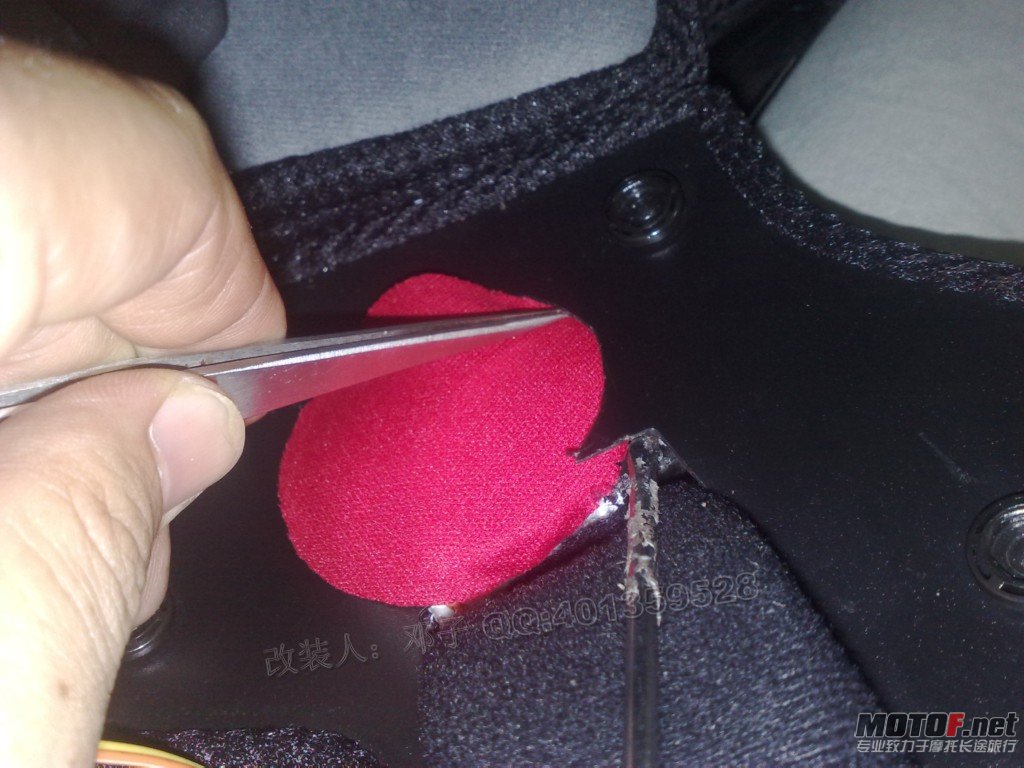

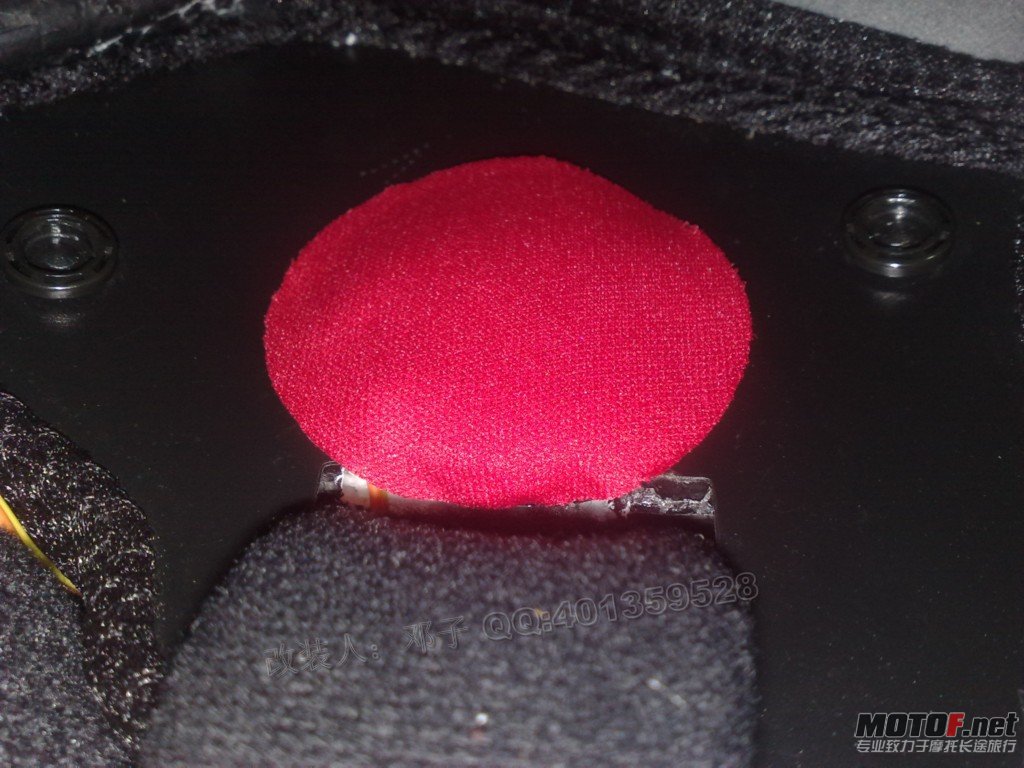

将之前拆下的那块红色布块安装在喇叭面上，一来可以美观，二来可以遮挡灰尘和杂物，防止灰尘和杂物进入喇叭振膜表面音箱发音。

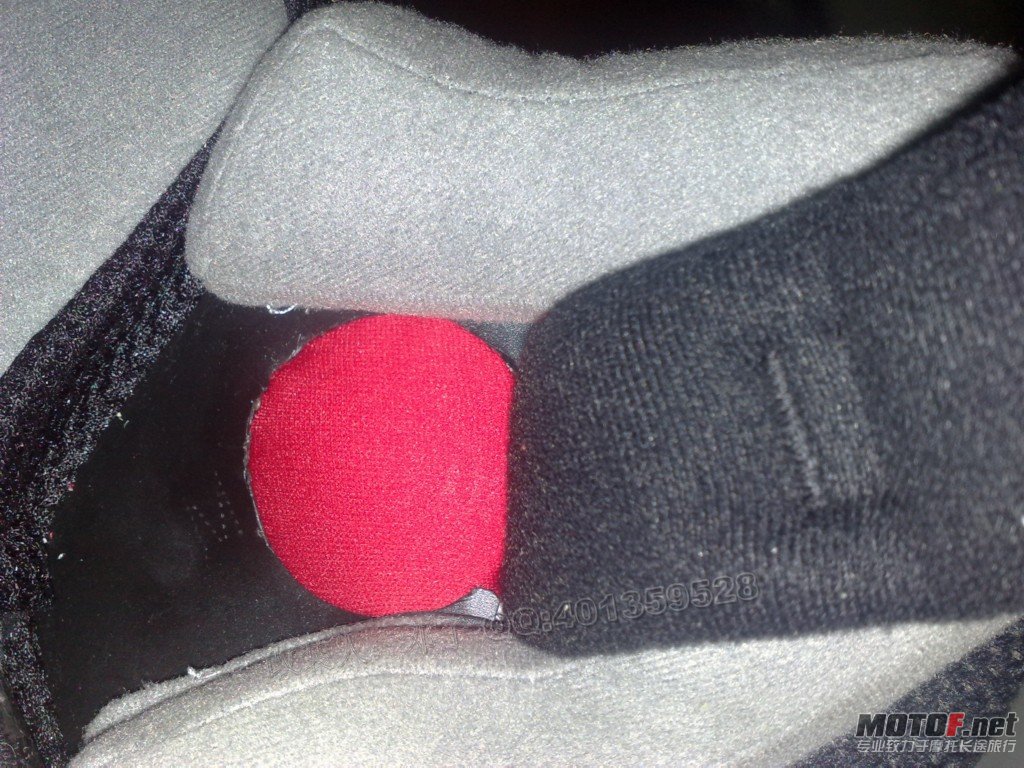

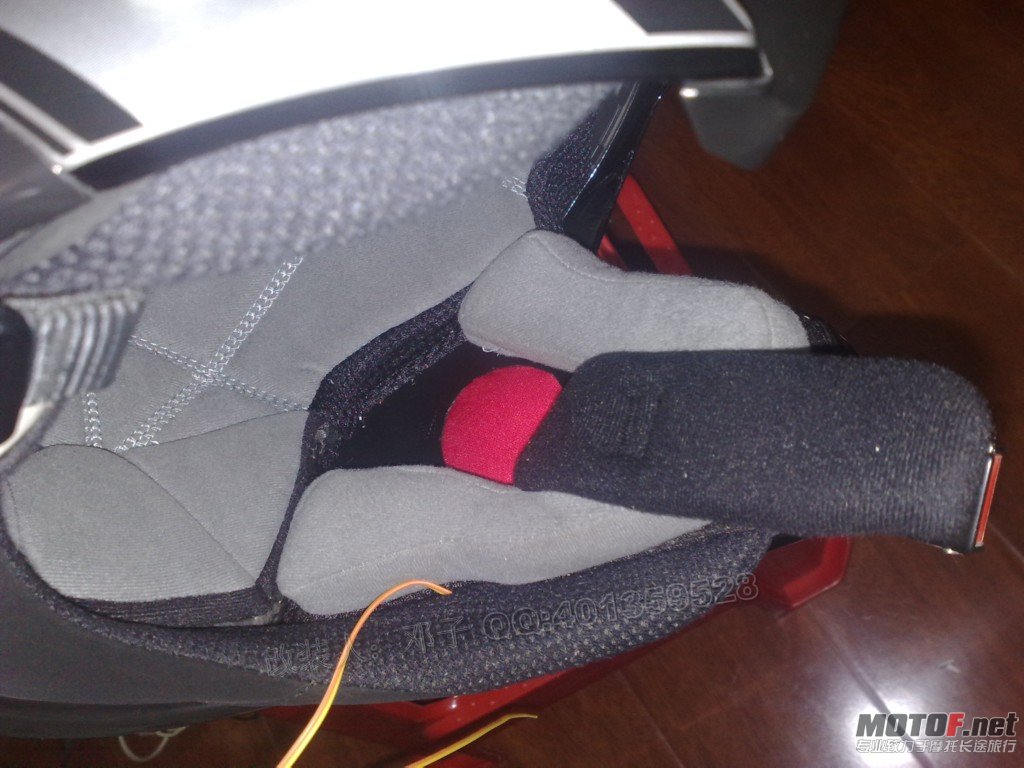

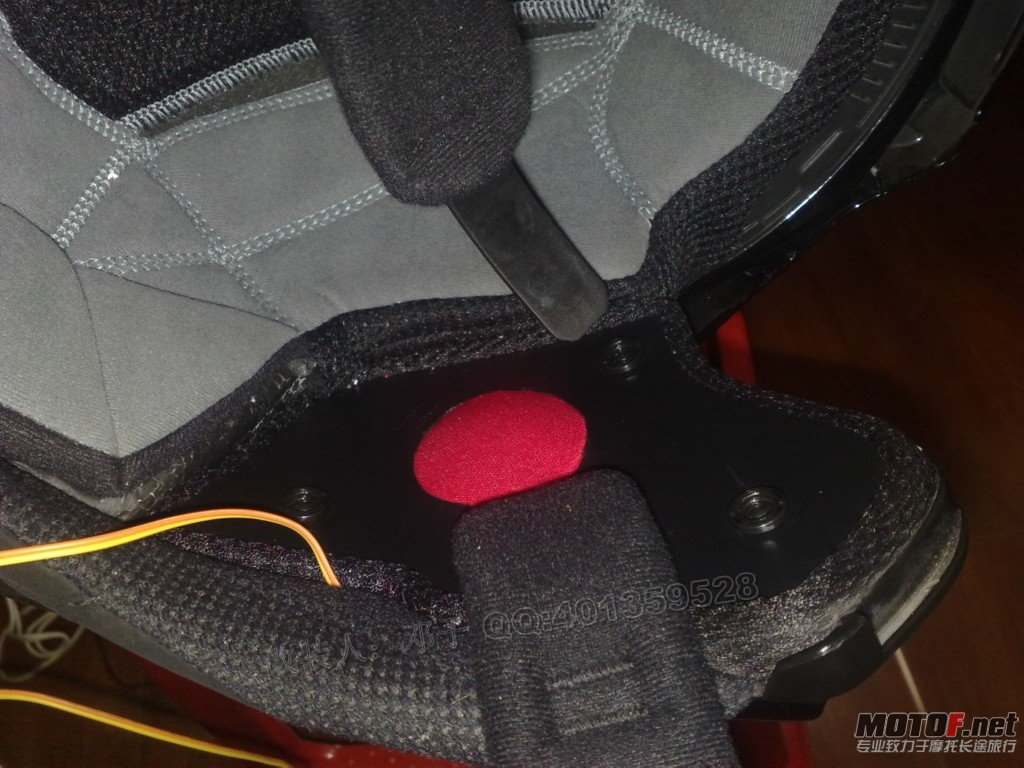

把脸腮的海绵安装上去看看效果


貌似还不错。呵呵

邓子

另一头的喇叭也采取相同的方法安装，这里就不再重复描述了。
第六步：
安装麦克风

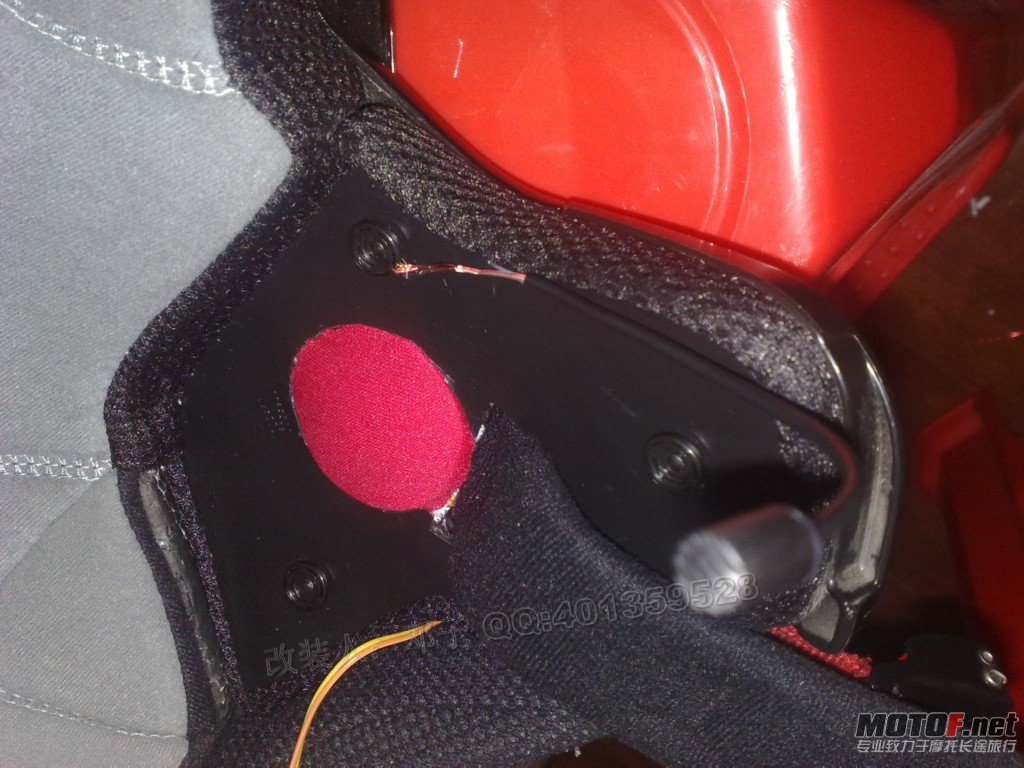

将麦克风导杆的铁丝折成一个直角，选择好位置，在头盔黑色塑料板上（我是用镊子）扎一个孔，这样麦克风导杆的铁丝就可以插到发泡胶内部，加强麦克风的固定。

最后用针线将麦克风固定在发泡胶表面的塑料板上

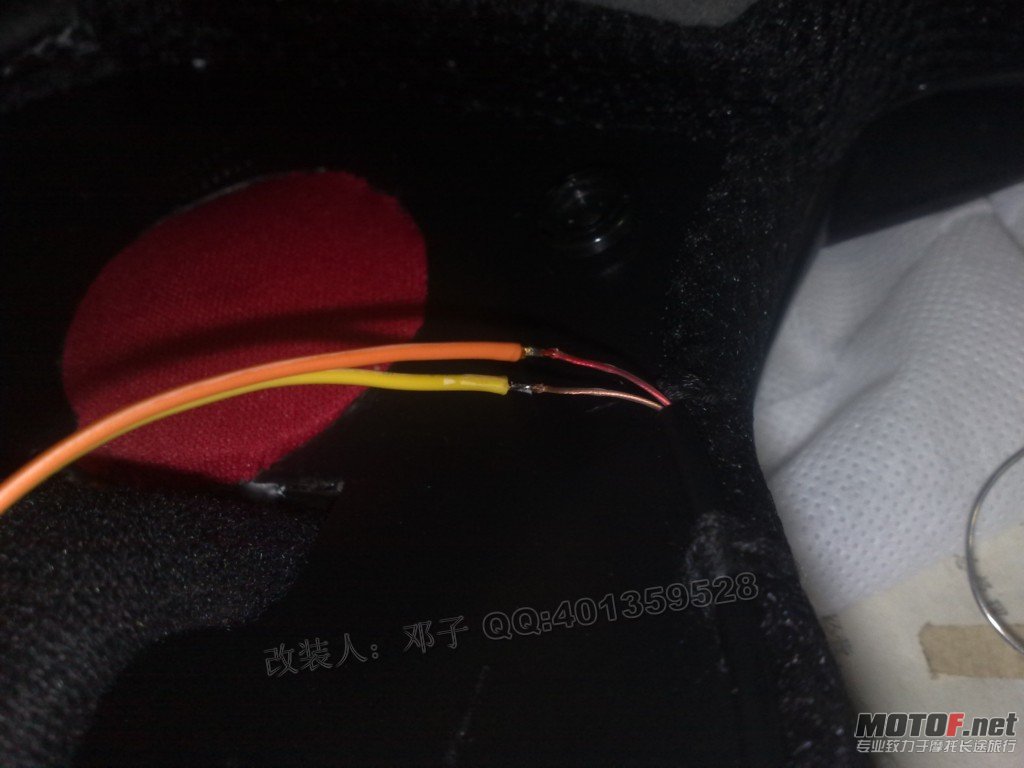

焊接好麦克风的引线（此步骤可以在安装麦克风之前焊接，也可以麦克风安装好之后再焊接）

邓子

第七步：
接3.5mm音频插头测试
这一步就不好描述了。总之就是按照之前的电路图来接就没错了。

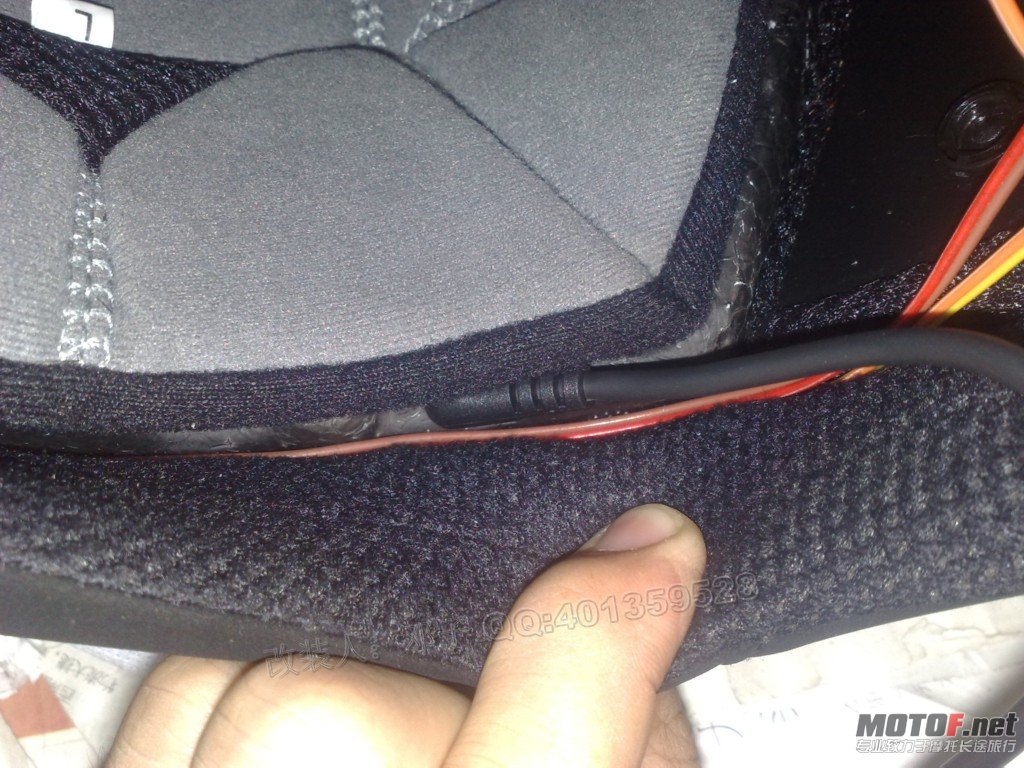

音频插头的安家位置

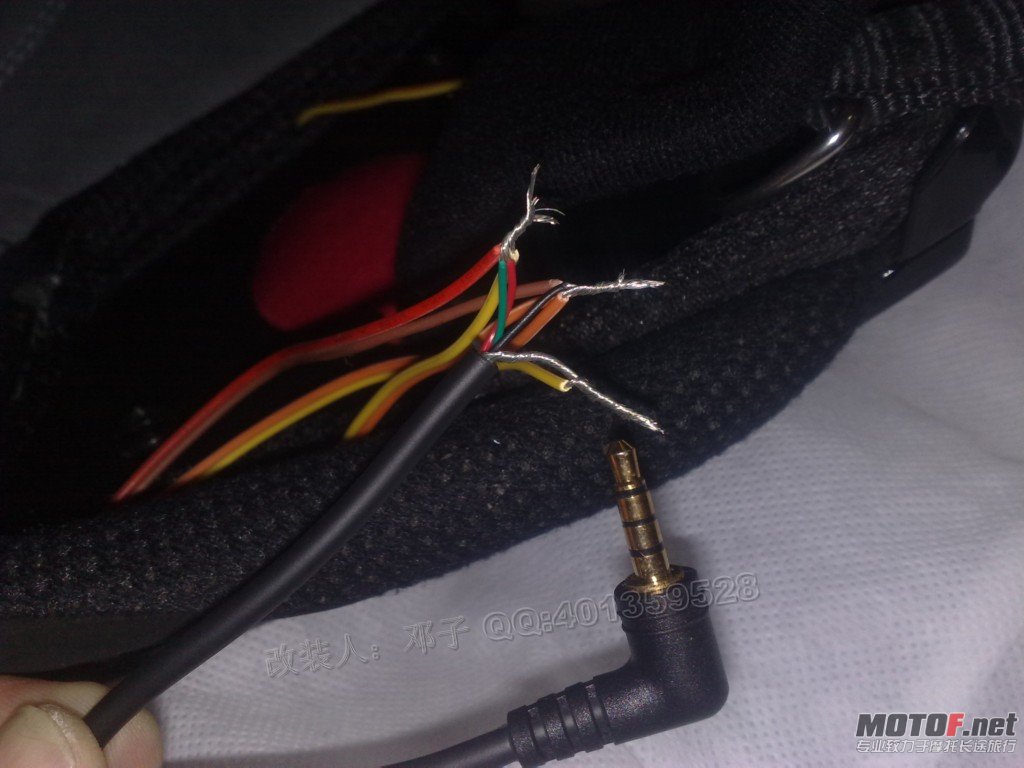

插头各线对应的颜色

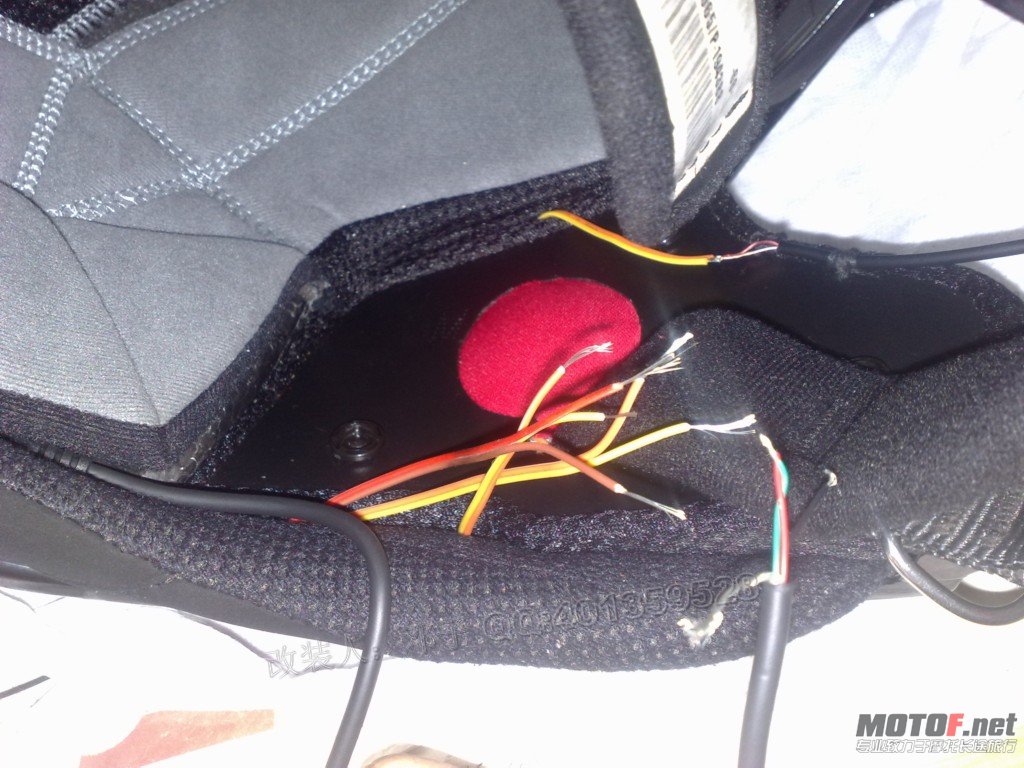

所有线头都接好之后的样子（准备测试的样子）
