专为长途准备（兼顾可接手机、蓝牙、MP3）——头盔内置耳机详细改装过程（已更新完...

479060352 · 发表于 2012-7-12 08:20:23

头盔是专用的

winking · 发表于 2012-7-12 08:22:20

这样做很好，好方便，又实用。顶顶顶..............

摩风距离 · 发表于 2012-7-12 08:34:14

DIY能力很强哦

厚街平仔 · 发表于 2012-7-12 13:01:48

。。。。。。。。。。

audio99 · 发表于 2012-7-12 15:08:12

很好，很实用的装备！

邓子 · 发表于 2012-7-13 10:10:39

继续更新。因为平时比较忙。可能更新速度会慢一些。让大家久等了。

其实这种改装在论坛里已经有不少人改过。我也凑热闹，把自己的改装心得和改装过程发出来共享共享{:soso_e113:}

改装前要了解到MP3、手机这些外设的耳机插孔的接线方式和对讲机的插头的接线方式（我是以全胜TG-UV2做改装的，不同对讲机的插头接线方式可能存在差异）

MP3的插头属于立体声输出的，插头是3节的，而手机的3.5mm插头是4节的。那他们之间的差距在可以对比出来了。

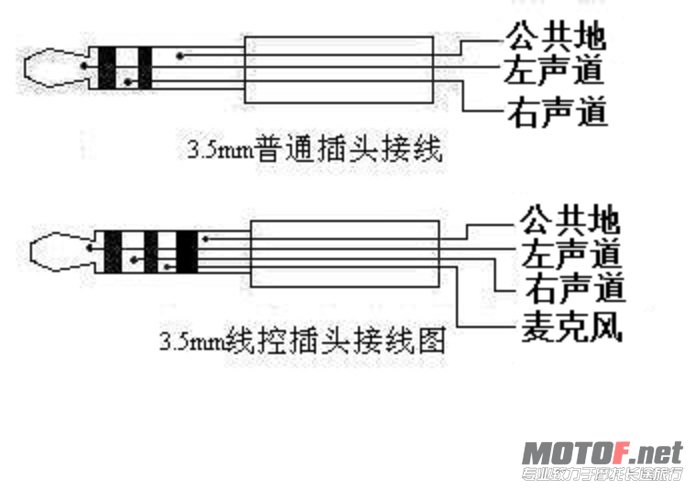

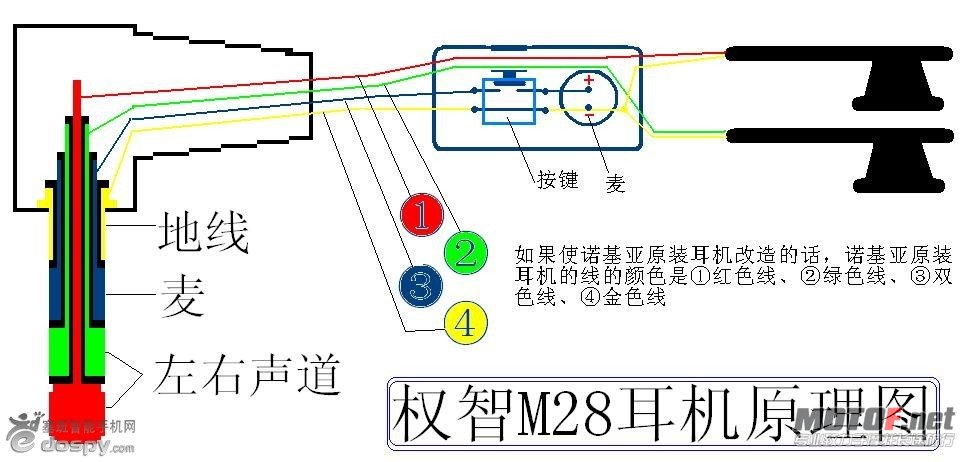

普通立体声耳机和手机耳机插头接线图如下图：

上图的插头涵盖了市面上绝大部分放音设备的插头。

那对讲机的插头接线方式又是如何呢？

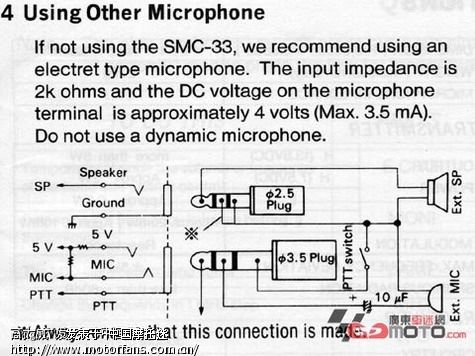

经过搜索和测量验证，对讲机的插头接线方式见下图：

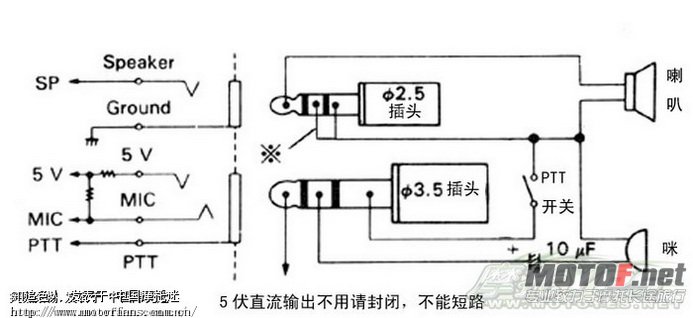

对讲机接线图

有了以上的接线原理图就可以照图施工了

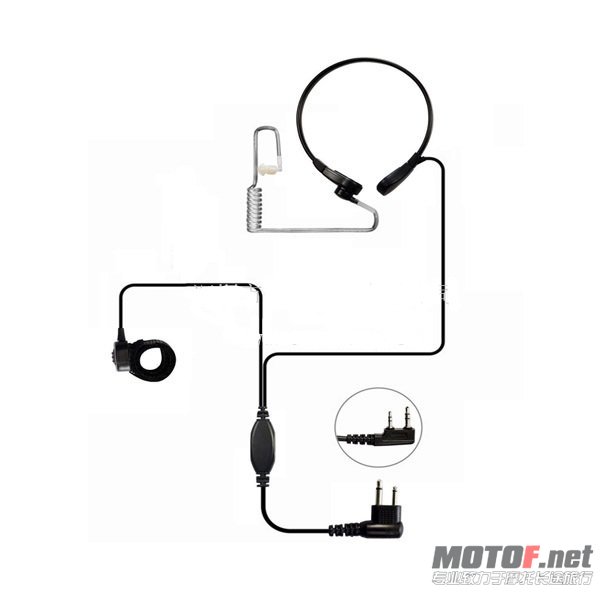

喉麦

本次改装选用对讲机喉麦来改装，可以有效利用到指控开关。

263514745 · 发表于 2012-7-13 11:46:52

好东西。自己动手。丰衣足食

HJX999 · 发表于 2012-7-13 14:05:48

动手能力强

晓翼 · 发表于 2012-7-13 20:08:52

邓师傅改的很专业也很完美，为平淡的旅途又增添了一份沟通的快乐，再次感谢邓工为车友的那份热情

邓子 · 发表于 2012-7-13 23:18:29

有了上一步准备的接线图，接下来就是制定好改装方案和筹备材料了。
由于对声音有一定的要求，此次改装购买了缤特力A550 耳机拆机单元，喇叭直径40MM，阻抗24Ω（欧姆）。
麦克风则从另一个报废的单耳式对讲机耳机拆出来使用。

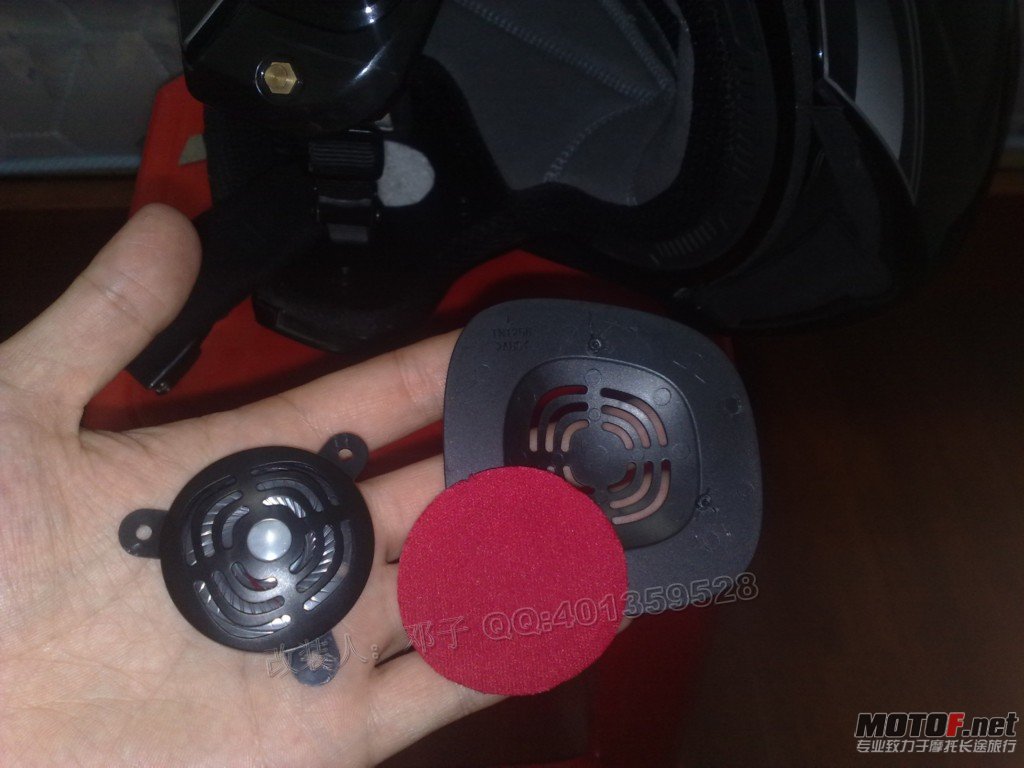

首先第一步是将购买到的拆机喇叭单元外壳拆掉

拆机喇叭

拆机喇叭

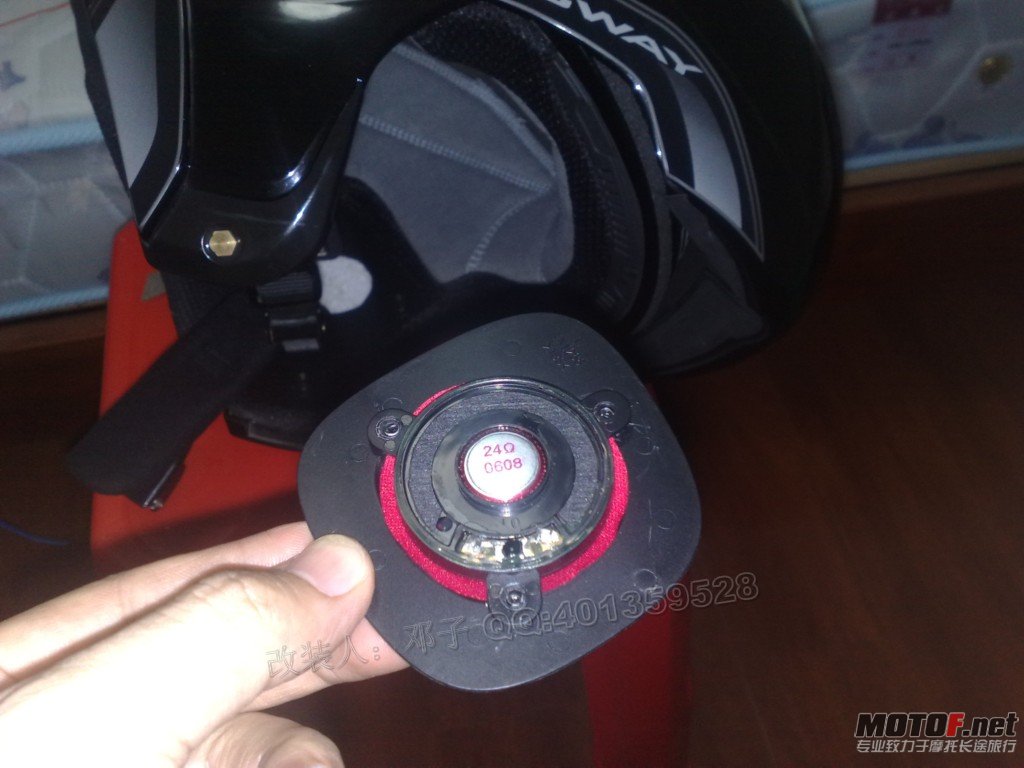

将喇叭从外壳中拆出来
