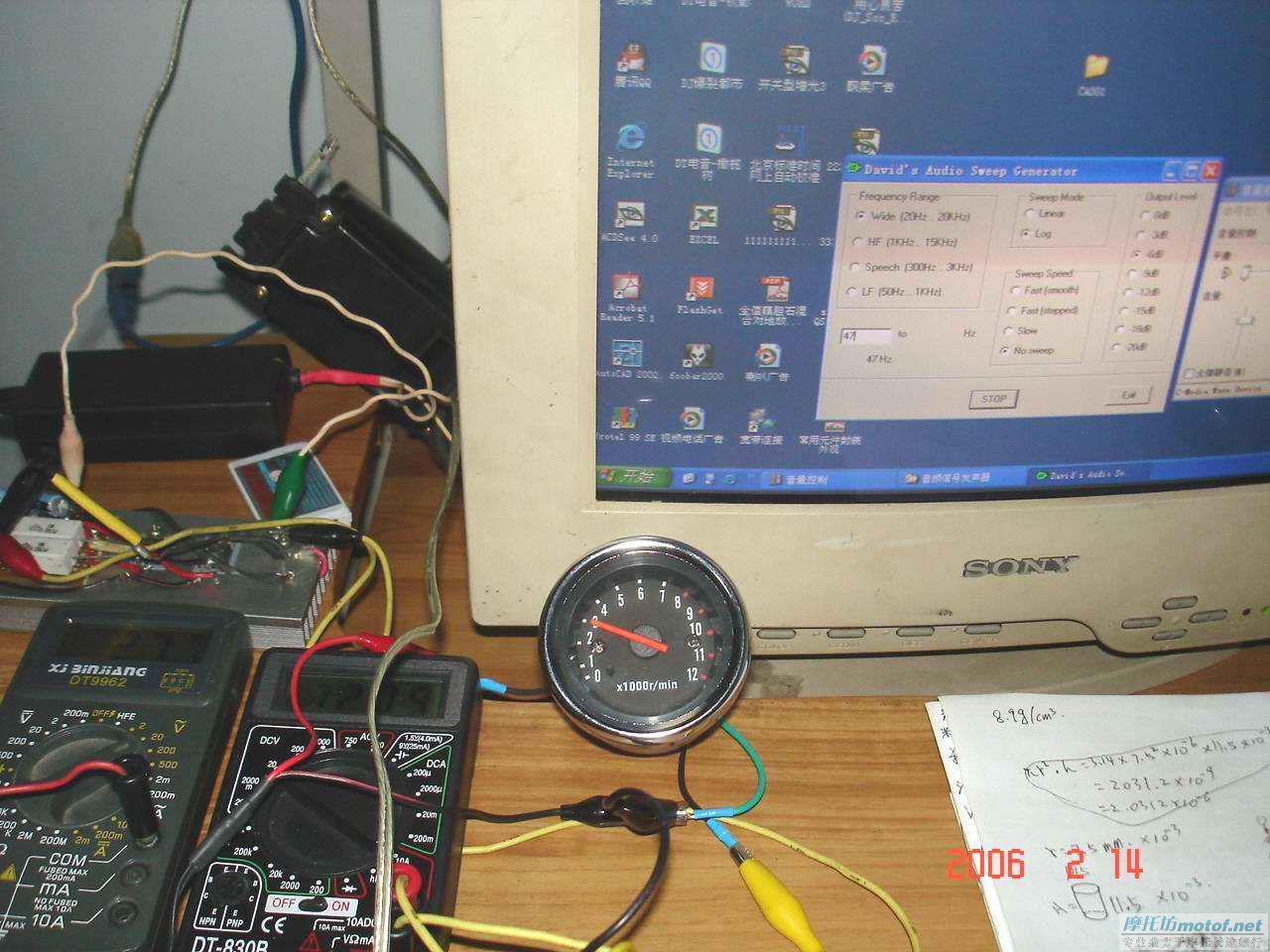

转速表有电误差，接到电脑上，用信号发生器来个准确的测试～～ 47Hz----3000转，正常应该50Hz！

為新年給我的豪邁做了一點點小的變動..

103Hz－－－6000转，正常应该是100Hz！

為新年給我的豪邁做了一點點小的變動..

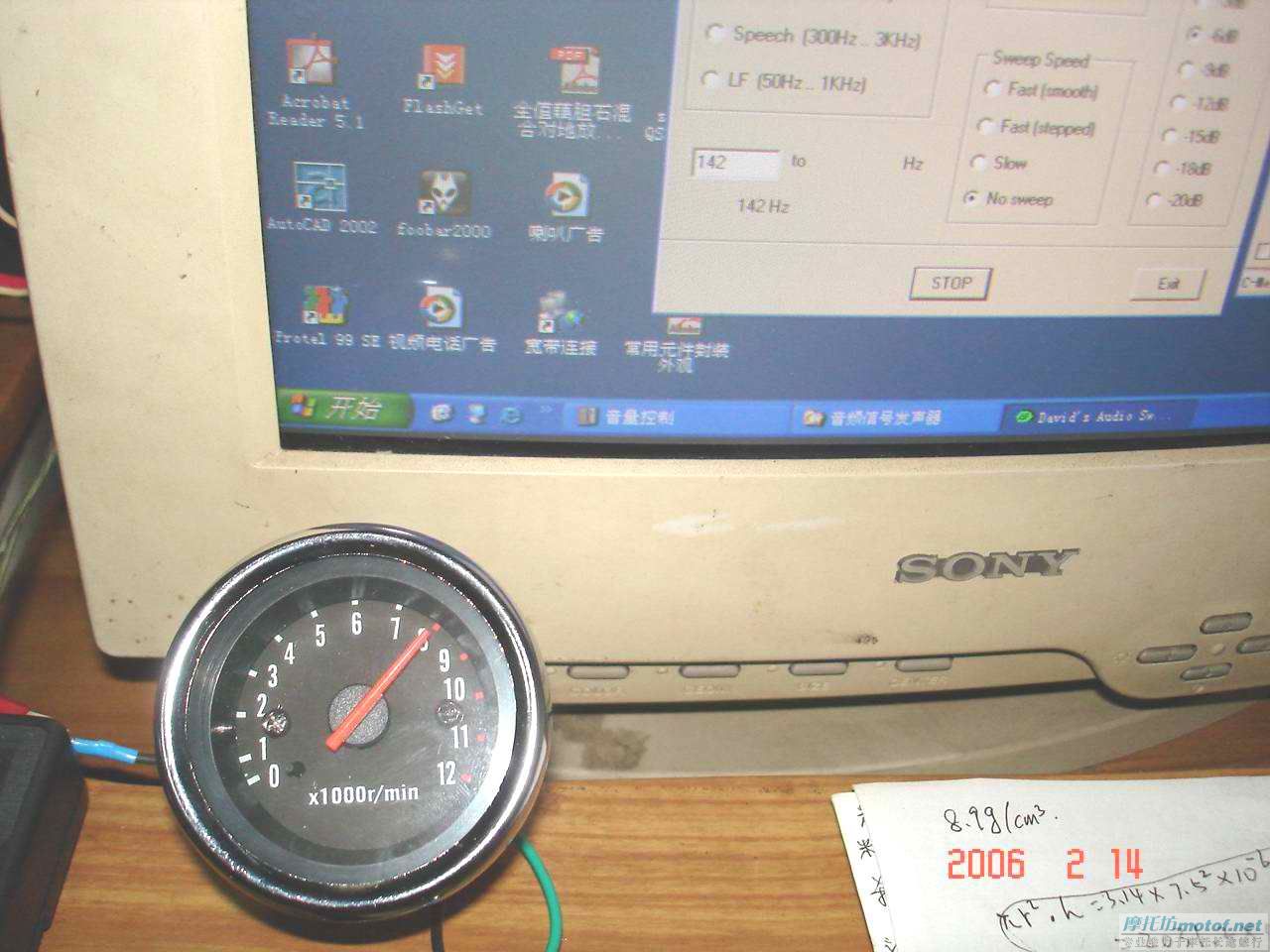

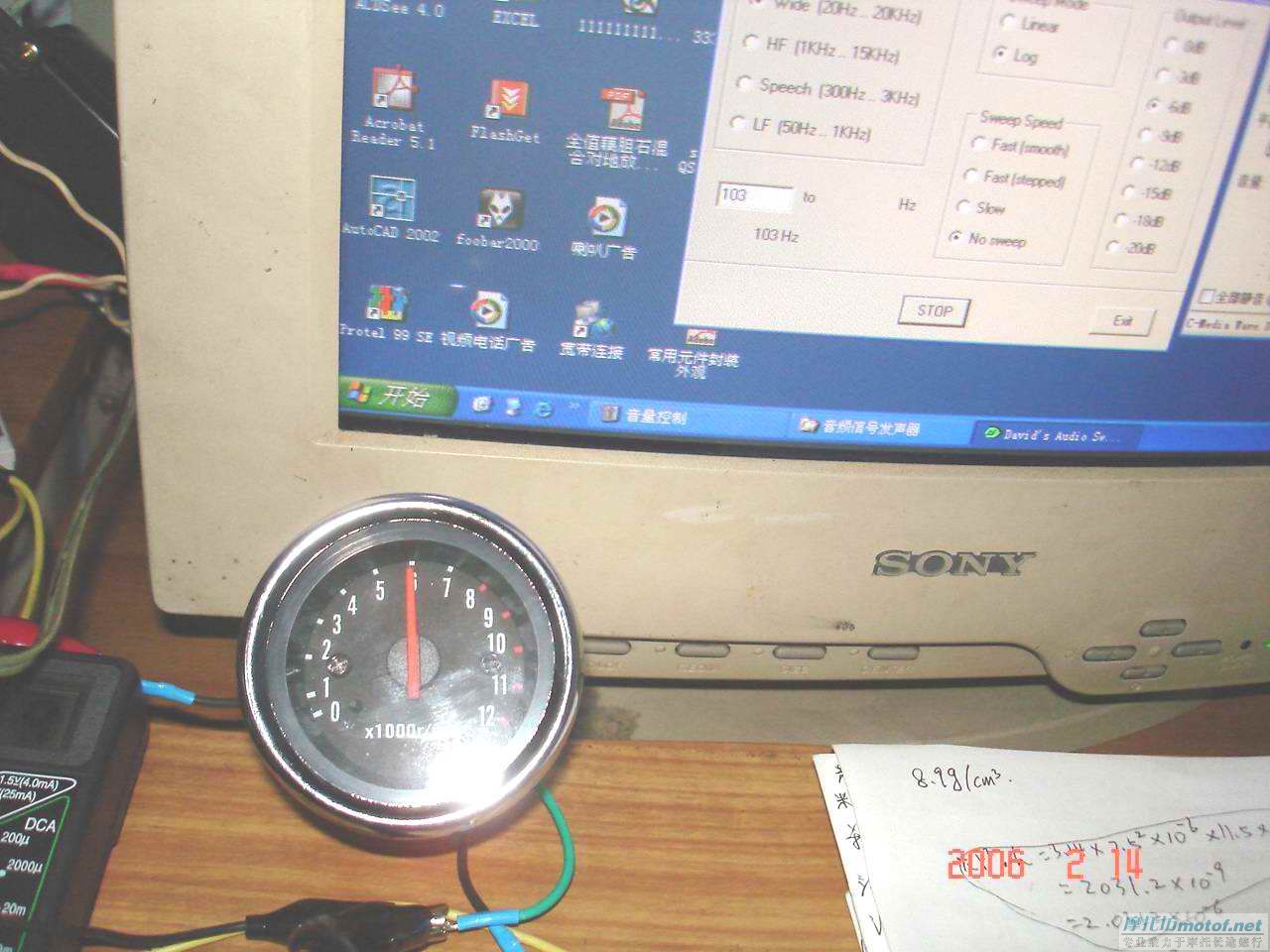

142Hz－－8000转，正常应该是133Hz！

為新年給我的豪邁做了一點點小的變動..

旧市头

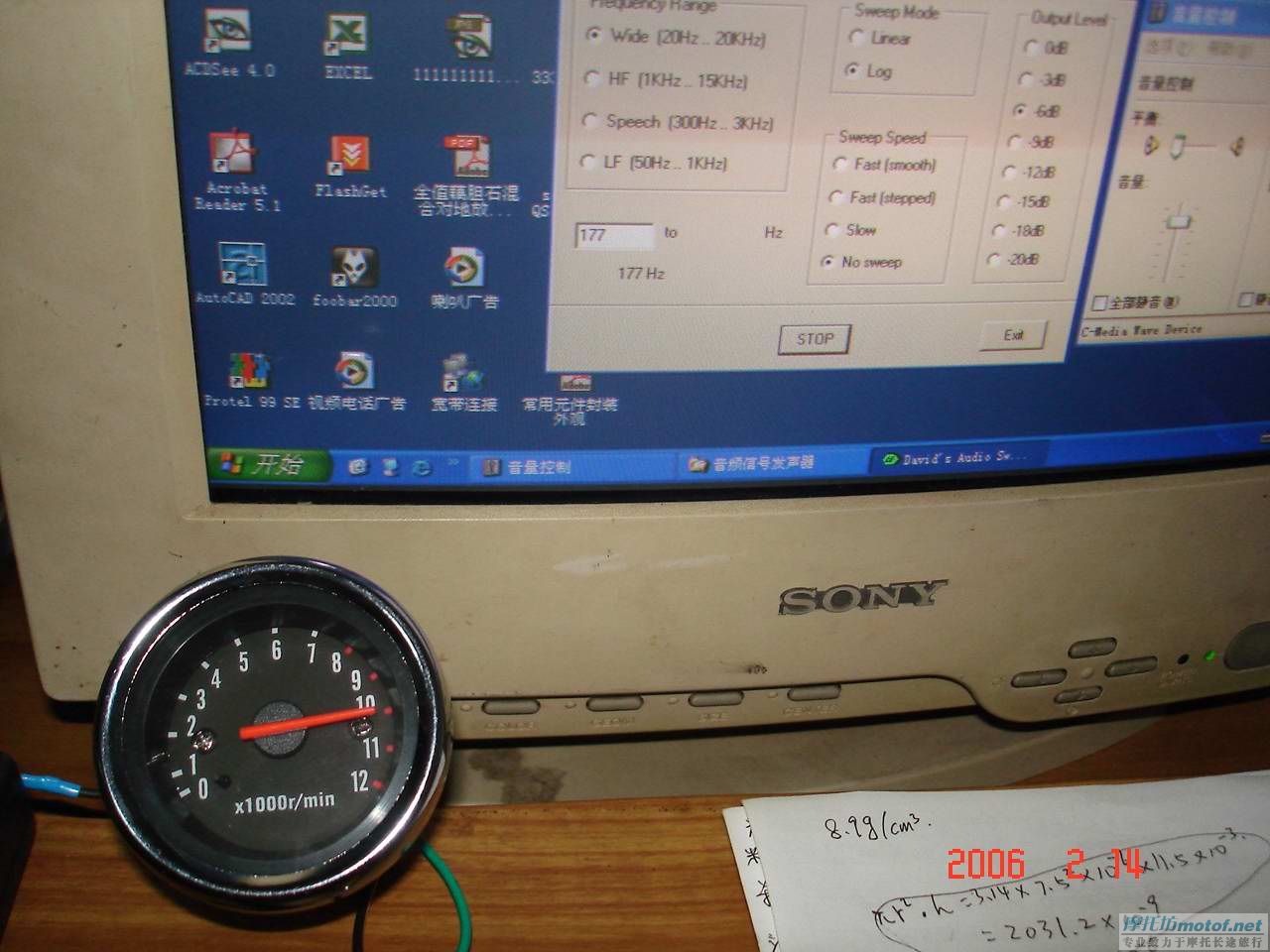

1000转－－177Hz，正常为167Hz！

為新年給我的豪邁做了一點點小的變動..

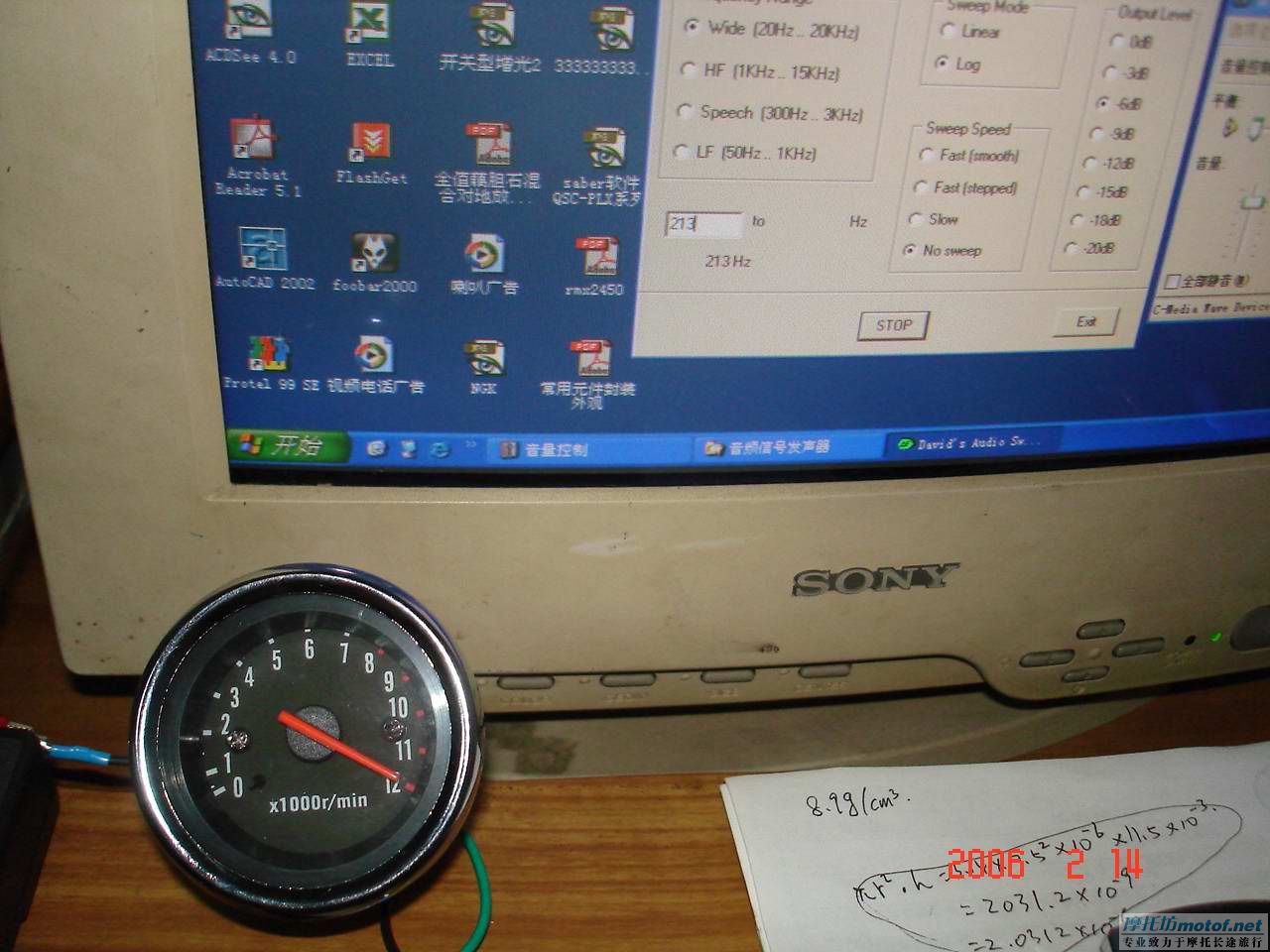

12000转－－213Hz，正常是200Hz

為新年給我的豪邁做了一點點小的變動..

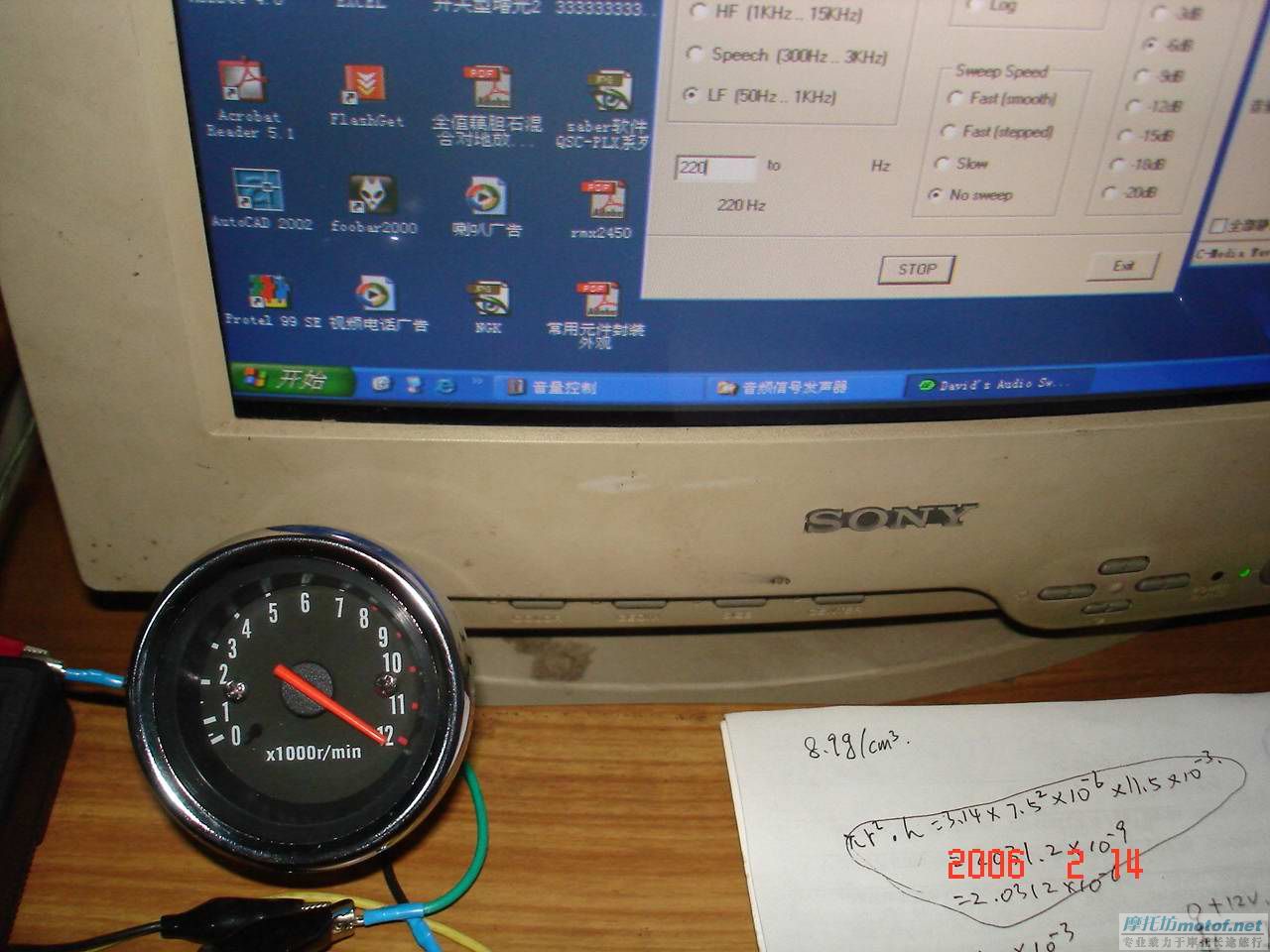

220Hz－－－表的指针到极限不动了， “<font color="#f73809" size="6">暴表</font>” ！

為新年給我的豪邁做了一點點小的變動..

总误差&lt;10%!!还好！！
[em04][em04]

旧市头

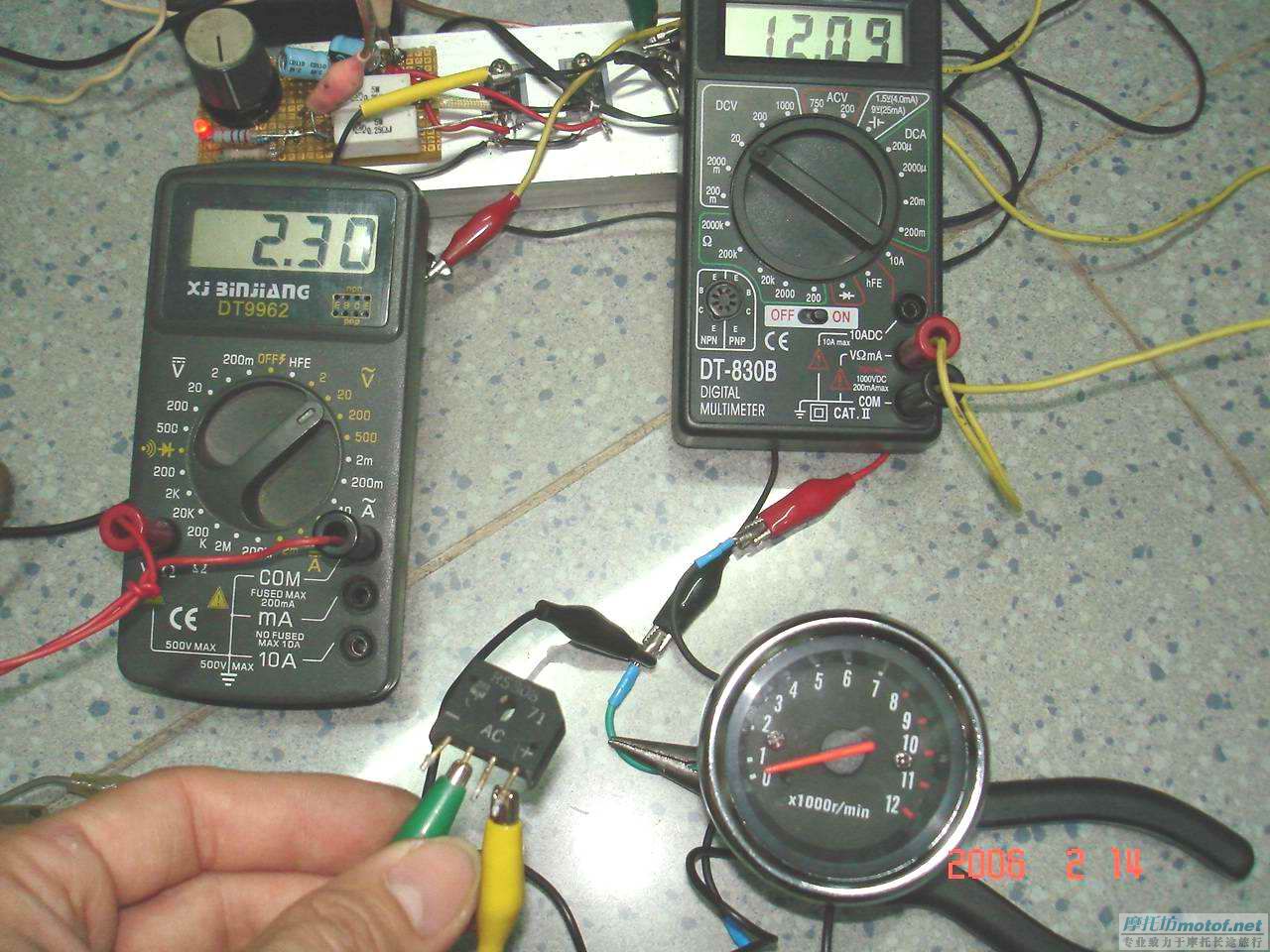

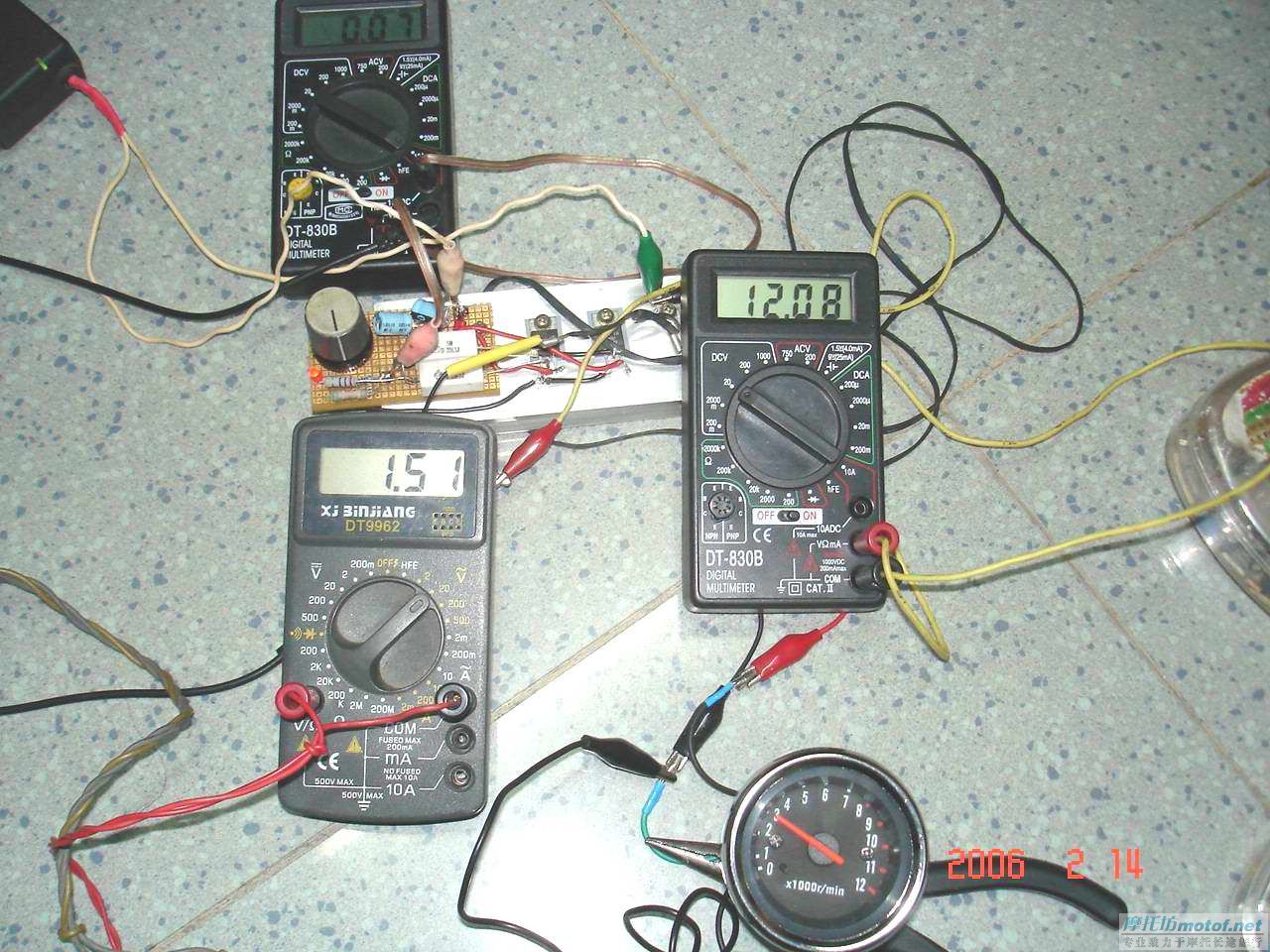

今天测试了转速表，给大家参考一下～～～～ 黑色接＋12V，绿色就负，黄黑双色的接信号；电源12V时，信号电压低至1.5V仍能正常读数！再低指针就回零不动了。

為新年給我的豪邁做了一點點小的變動..

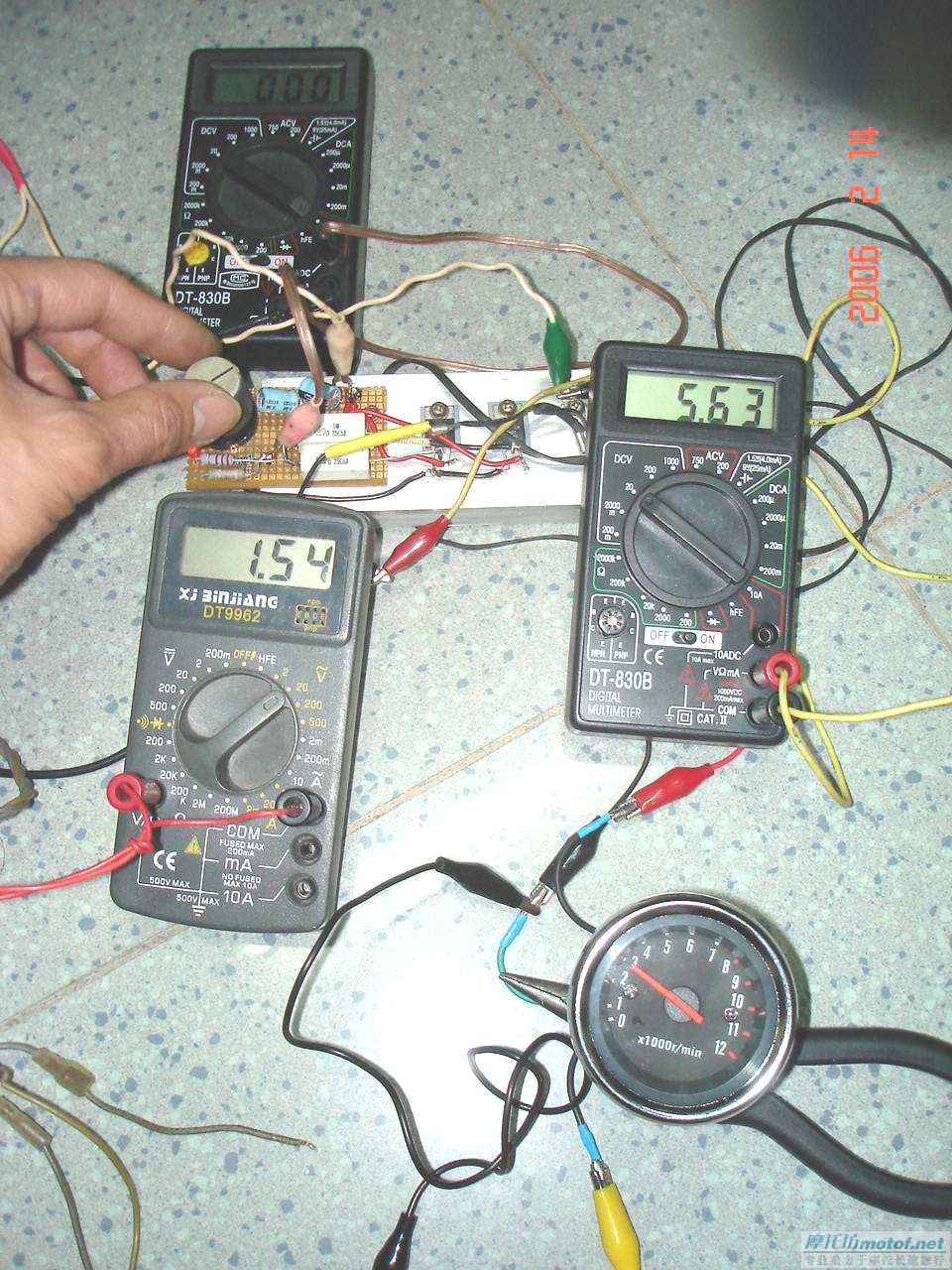

电源电压降至5.6V，读数不变，再低指针就会回落！

為新年給我的豪邁做了一點點小的變動..

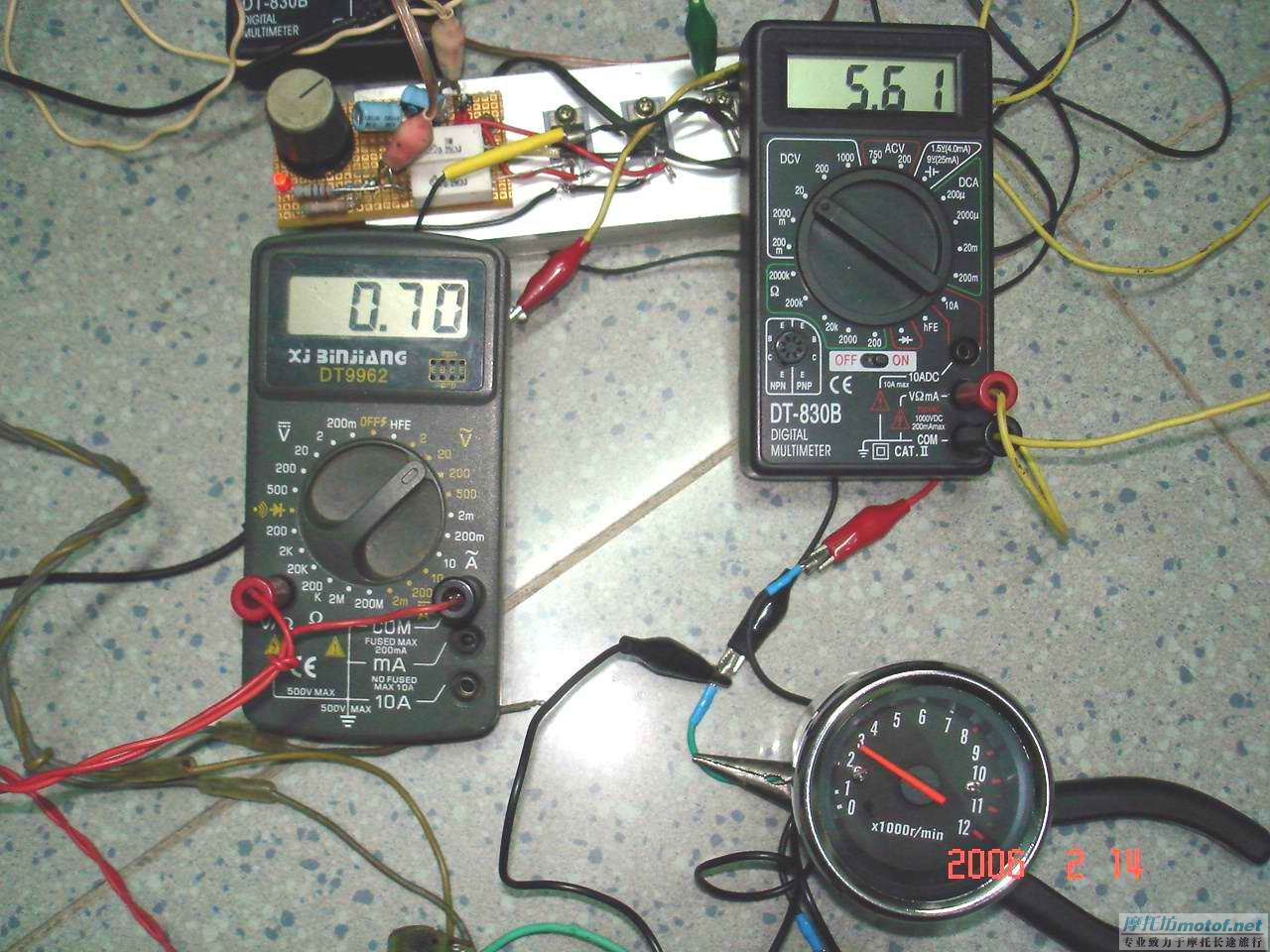

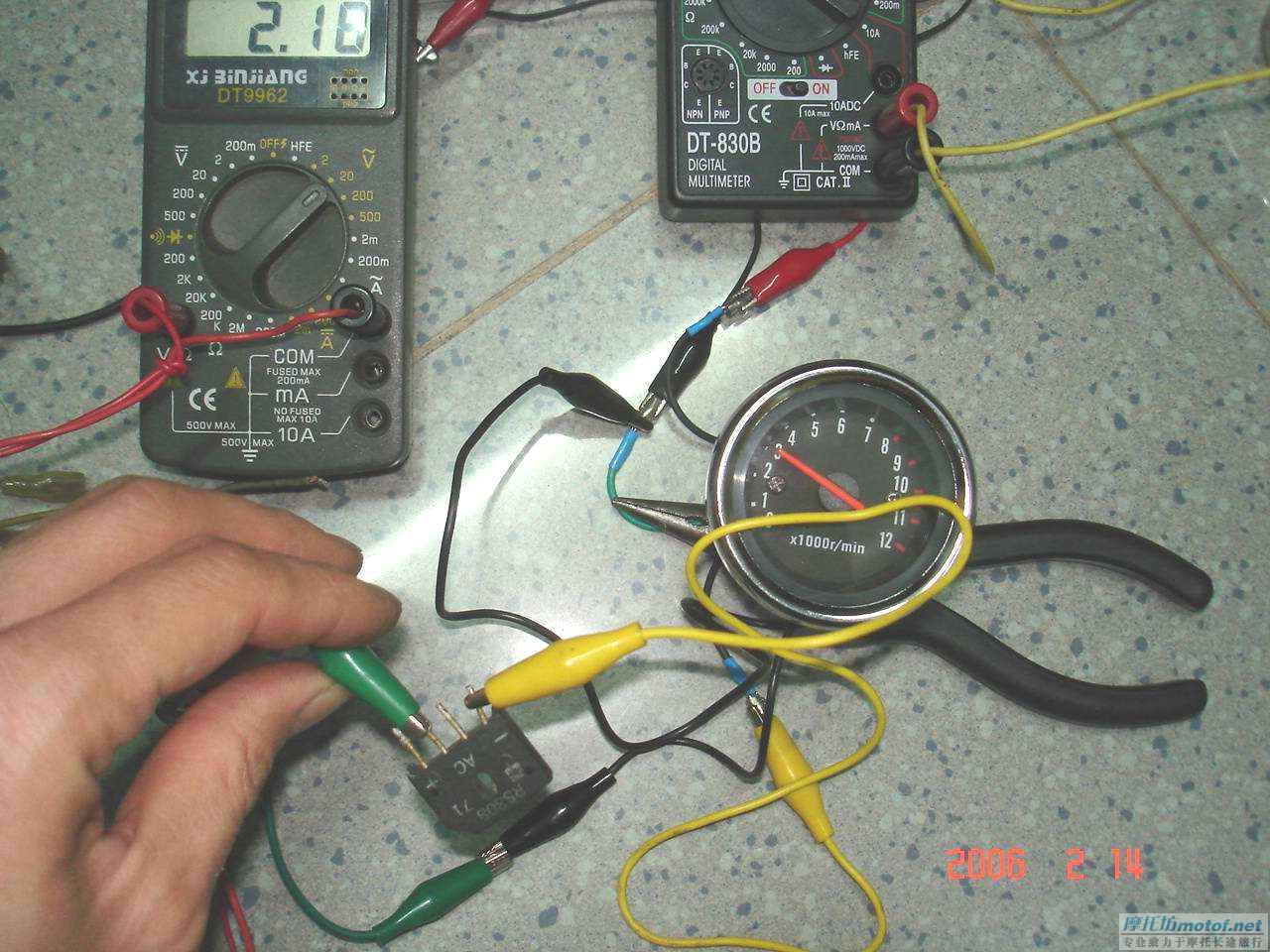

在低电源电压的情况下，信号电压还可以降低到0.7V，指针仍正常！再低指针就回零不动了。

為新年給我的豪邁做了一點點小的變動..

[em07]

旧市头

<font color="#ee3d11">所有图片点击可看大图～～</font> 电源是20V3.5A的手提电脑电源接LM317调压，“转速信号”是50Hz 的交流电，变压器输出10V再经电位器调压。50Hz 相当于50转/秒，就是3000转/分。信号线是检测“负”信号的，可以理解为下降沿触发。

為新年給我的豪邁做了一點點小的變動..

接正信号指针不动！

為新年給我的豪邁做了一點點小的變動..

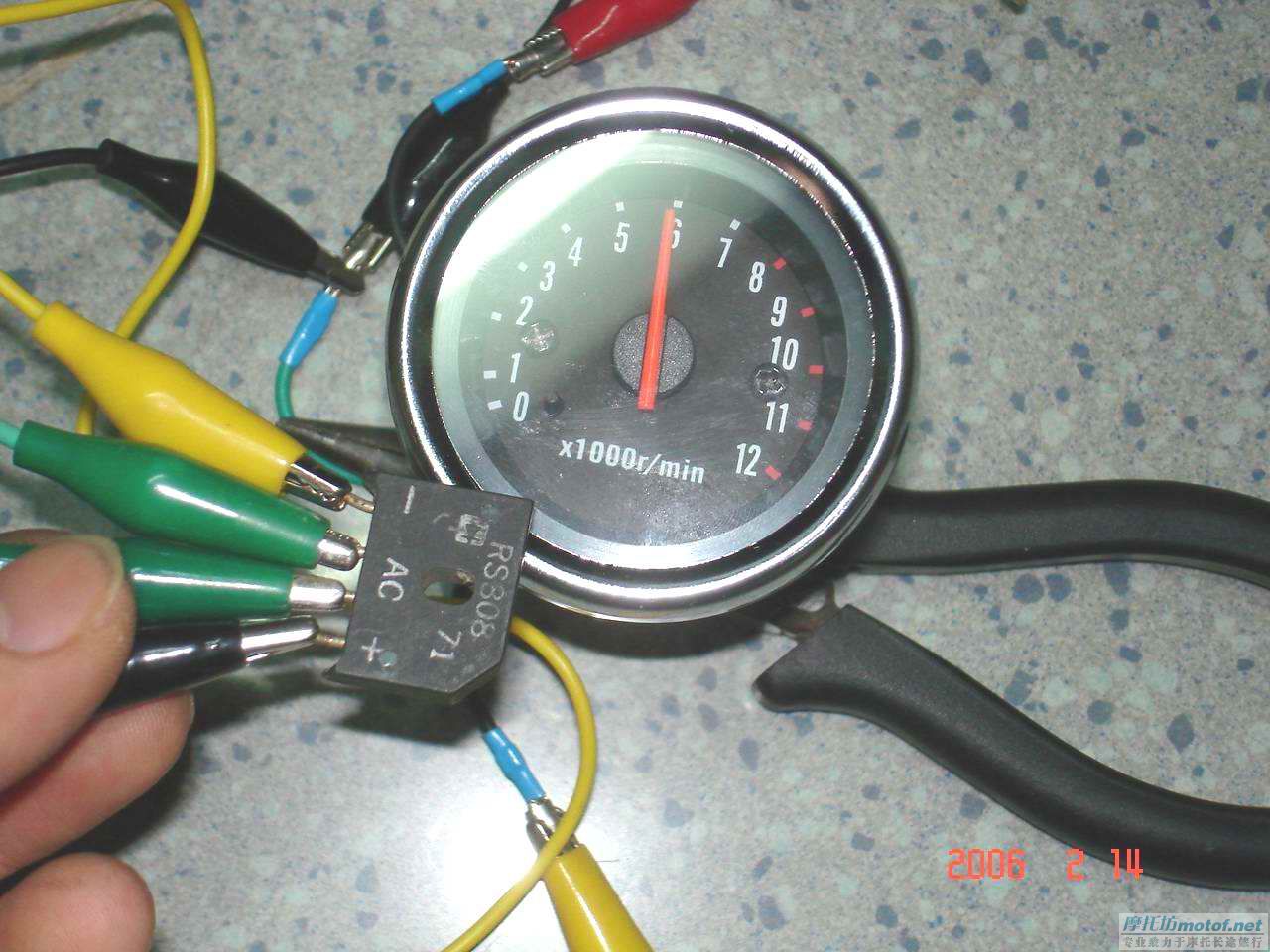

接个全桥整流，信号变成100Hz 的脉冲直流，相当于6000转。

為新年給我的豪邁做了一點點小的變動..

无情夜冷风

旧市头同王路各有所长，一个电子，一个机械！！ 赞呀！！

旧市头

<div class="msgheader">QUOTE:</div><div class="msgborder"><b>以下是引用<i>MOMOH</i>在2006-2-15 10:31:00的发言：</b>
我装上去后想转下高速试试这表， 但最高只能去到8千来转，不知大家的是不是这个情况，还有，无论怠速怎么低，就还能低到一千转以下。</div>这个表误差最大就是0～3000转这一段！！ 实际1000转－－指针1500、 1500转－－指针1800左右、 2000转－－指针2200左右、 2800转－－指针3000。   当然我的表回不到零位，误差可能大些； 可能每个表装配时的公差不同、里面磁铁强度不同、游丝强度不同，误差也就不同了！不要尽信，参考就好。

旧市头

<div class="msgheader">QUOTE:</div><div class="msgborder"><b>以下是引用<i>MOMOH</i>在2006-2-15 10:31:00的发言：</b>
我装上去后想转下高速试试这表， 但最高只能去到8千来转，不知大家的是不是这个情况，............</div> 看到我能“<font color="#ee6911" size="6">暴表</font>”了很羡慕是吗？[em04][em04][em04]

suzuki-ken

Baa

一只简单的表都有这么多的学问，厉害！~~~~~~~~~  [em06][em06][em06][em06][em06][em06]
