碟锁提醒器

线团 · 发表于 2010-7-22 13:28:01

欢迎注册成为摩托坊论坛会员，结交天南地北好机友，和广大车友分享你的精彩图文游记，和众多摩坛大神交流玩车心得！

您需要登录才可以下载或查看，没有账号？立即注册账号

×

本帖最后由线团于 2010-7-22 14:54 编辑

主要是防止开摩托车忘记开碟锁而发动车摔交而设计。
原理：（整套感应器，只是相当于个开/关，不耗电，只串在点火开关的一根线上）

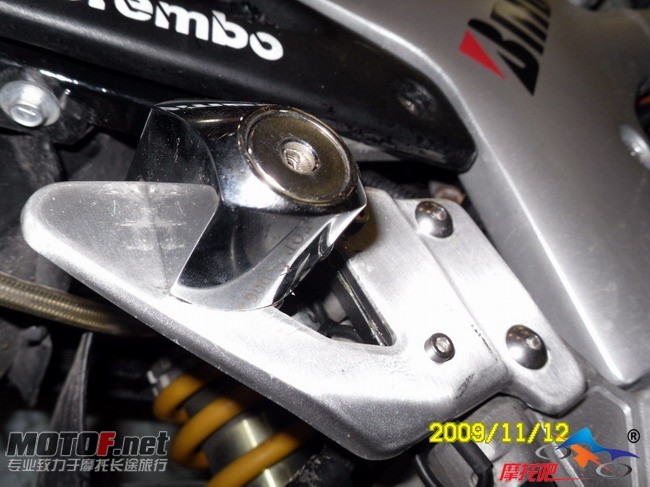

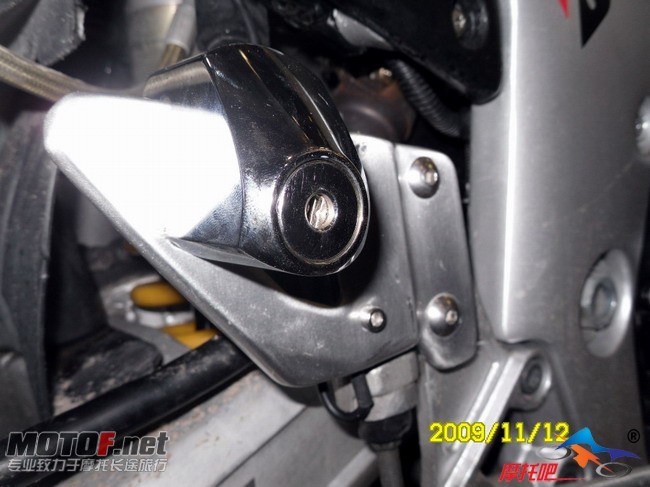

例A：当摩托车碟锁开锁后，放在车上，感应器感应到有碟锁存在，感应器的2条线为接通状态，
由于感应器的2条线串联在点火开关线上，所以这时可以正常点火启动发动机。
反而，当感应器感应不到有碟锁存在，2线为断开（关），这时由于串联在点火开关线上没有接通，所以不能正常点火启动发动机，起到防止忘记开锁启动车摔交！
例B：接到喇叭上（改线），开电门锁时，喇叭大叫，提醒你开碟锁！因为感应器感应不到有碟锁存在.。…………….
注：感应器的2条线可以接到其他的要控制的线上。锁在时，感应器为开，锁不在时为关。这样也是个简单的暗开关。功能可以扩展很多种，不在这里说了……….

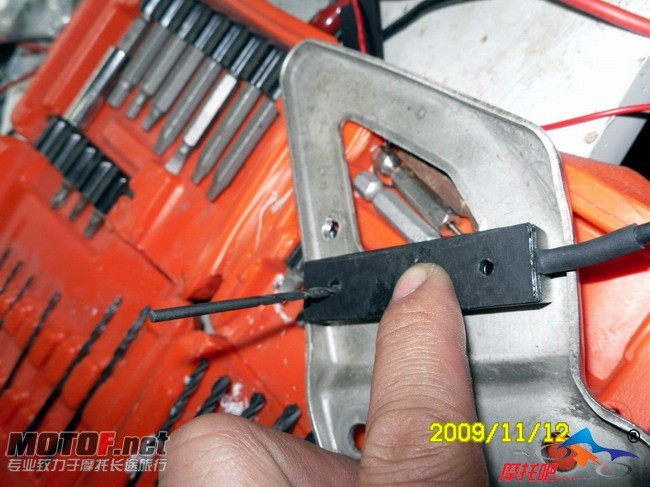

为了自己的安全，就少抽包烟，自己装个吧

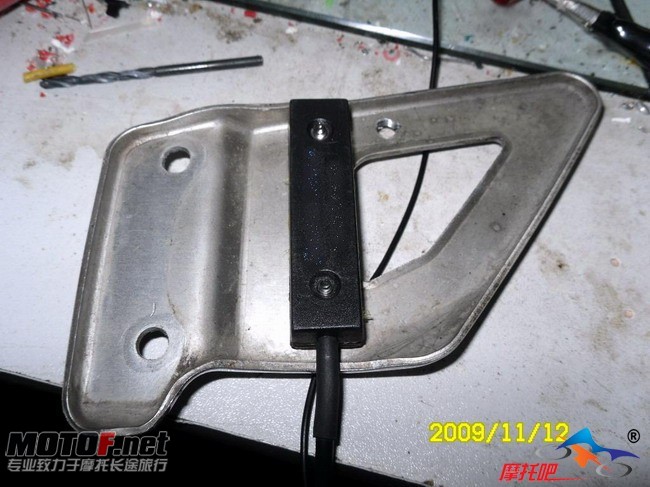

没有触点的感应器和没有可动件，靠的是感应式，只有2根线形成开关，故障可以说非常低！
普通的点式开关怕碰到水，因为是装在车轮的旁边，而且避免不了雨天/洗车........容易出问题
所以采用了感应式，有效距离在5CM左右，这样就不怕车的震动了，或者感应不到..........
视频：（我的IP发不了视频IE哦）
声明：我不是厂家也不是销售，只是自己DIY的，和大家分享

huazai007168 · 发表于 2010-7-22 13:48:56

不错的构思？顶

Yellow鸿少 · 发表于 2010-7-22 13:57:01

”大头虾“的福音

ainiwuhouhui520 · 发表于 2010-7-22 14:00:40

有创意

爬山鸡110 · 发表于 2010-7-22 14:13:29

哎``不知道那里买啊``有时间去找找看`

小拐 · 发表于 2010-7-22 14:22:03

好贴，我就要收藏！！

做人不能太丽的 · 发表于 2010-7-22 15:03:30

高手啊，要是能帮我改就太谢谢了啦

RaRy · 发表于 2010-7-22 15:05:35

鎖都是防君子，不防小人的。

肥牛 · 发表于 2010-7-22 16:32:05

构思不错~
我经常不记得开碟锁搞到米表线经常断~

游子路上 · 发表于 2010-7-22 17:49:04

有创意！1
